Наружные розетки и выключатели работают в условиях, непригодных для обычных домашних изделий. Дождь, мокрый снег, брызги воды при мытье фасада и прямые солнечные лучи создают постоянную угрозу для корпуса и внутренних контактов. Без дополнительной защиты электроустановка быстро окисляется, теряет герметичность и становится источником утечек тока.
Козырек для наружной установки розеток и выключателей решает эту проблему практично и недорого, продлевая ресурс оборудования на многие годы и обеспечивая электробезопасность.
Назначение и принцип защиты

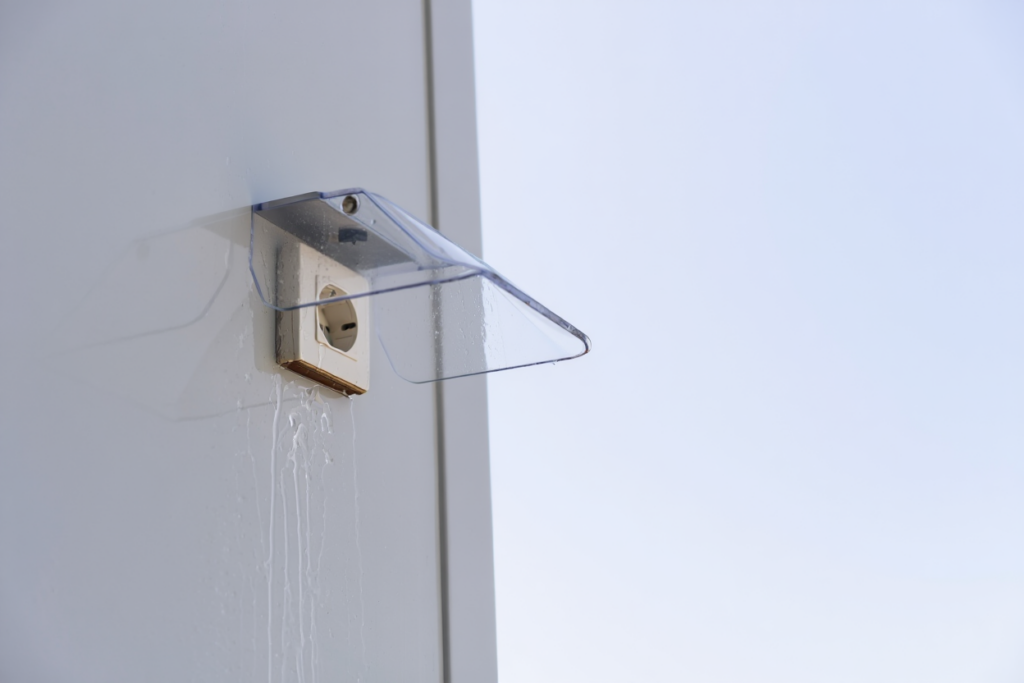

Козырек работает по простому принципу: нависающий козырьком элемент перенаправляет осадки мимо электроустановки, заодно защищая от ветра и пыли. Важно понимать, что козырек не герметизирует розетку полностью — это не его функция. Каждая наружная электроустановка должна уже иметь собственную защиту, обозначенную степенью IP (Ingress Protection) не ниже IP54. Козырек выполняет вспомогательную роль, отводя косой дождь и предотвращая попадание воды, когда установка находится в режиме покоя.
В общей стратегии электробезопасности наружных зон козырек защищает и от прямого солнца, замедляя деградацию пластика и краски. УФ-облучение разрушает полимеры, особенно дешёвые, поэтому производители используют материалы с УФ-стабилизацией, выдерживающие температуры от −40 до +70 °C без потери прочности.
Конструкция и материалы
На рынке основных типов два: компактные козырьки из пластика для отдельной розетки или выключателя и более крупные металлические кожухи для распределительных устройств и шкафов.
Пластиковые козырьки изготавливают из PETG-пластика (полиэтилентерефталата с гликолем) — материала, устойчивого к влаге, ударам и ультрафиолету. Типовой размер одноместного козырька: 115×100×60 мм при вылете 60 мм. Вылет — это расстояние, на которое козырек выступает вперёд от стены. Шестидесятимиллиметровый вылет эффективен при классическом косом дожде и не создаёт неудобства при открывании розетки крышкой. Козырек имеет четыре монтажные отверстия с шагом 90 и 50 мм, что позволяет крепить его прямо на крепёжные шпильки розеточной коробки.
Закрытая конструкция козырька защищает со трёх сторон: спереди (от прямого дождя), сверху и с боков. Отверстий в козырьке нет, чтобы вода не затекала обратно. Цвета выпускаются чёрный, серый, белый — под любой фасад.
Металлические козырьки применяют для шкафов и распределительных устройств большего размера. Например, изделия Legrand для промышленного и коммунального применения изготавливают из стали с полиэстеровым покрытием толщиной 80 мкм, что защищает от коррозии. Стандартные размеры 600×300 мм, класс защиты IP66 и IK10 (устойчивость к механическому удару). Реверсивная дверь с регулировкой ±20 мм позволяет адаптировать козырек к неровным стенам.
Для защиты накладных розеток от вандализма и механических повреждений выпускают металлические решётки из стальной сетки диаметром 6 мм на основе полосы 20×4 мм с порошковой покраской. Они не останавливают влагу, но защищают от ударов и проникновения посторонних предметов. Такие решётки весят около 0,36 кг и применяются в местах с интенсивной проходимостью.
Монтаж козырька для одноместной розетки
Подготовка. Перед установкой козырька убедитесь, что сама розетка полностью смонтирована и работает. Подберите козырек под размер: если розетка шириной более 70 мм (например, многоместная коробка), одноместный козырек не подойдёт. Возьмите электрический уровень, дрель с битой для монтажных отверстий (если они не просверлены), отвёртку и дюбели (обычно идут в комплекте).
Разметка и крепление. Приложите козырек к стене так, чтобы он симметрично накрывал розеточную коробку. Обведите карандашом четыре отверстия. При необходимости просверлите отверстия в стене для дюбелей. Установите дюбели. Закрепите козырек четырьмя винтами, затягивая крест-накрест, чтобы нижний край козырька плотно прилегал к стене без перекоса.
Проверка. После монтажа проверьте, что козырек не деформирован, пластик не треснул, и вся поверхность плотно прилегает к стене. Попробуйте направить поток воды из шланга под углом — вода должна стекать мимо розетки, не попадая под козырек.
Установка козырька на распределительный шкаф
Для крупных устройств, включая распределительные шкафы и корпусы до 600 мм шириной, процесс сложнее. Металлический козырек требует разметки по всей длине, учёта веса (3 кг и выше) и выверки по горизонтали с микрозазорами по краям. Монтажная плата (комплектующая в наборе) крепится анкерами к стене, затем на неё устанавливается сам козырек с использованием кронштейнов.
Заземление. В комплекте идёт заземляющий проводник из меди сечением не менее 4 мм². Он соединяет металлический козырек с заземлением щитка или главной шине. Это важно, чтобы при косвенном контакте (например, при повреждении корпуса) потенциал козырька и шкафа совпадали и не создавали опасный потенциал на касаемой поверхности.
Прокладка кабелей. При монтаже кабелей сквозь козырек используйте пластину кабельного ввода, которая герметизирует проход и исключает прямое попадание воды во внутренние полости. Кабель заводится через отверстие в пластине, а кабельный ввод оформляется муфтой или распределительной коробкой.
Применение с УЗО и дифавтоматами
Наружные розетки в жилых домах обязательно защищают УЗО номиналом 30 мА (ток утечки) и автоматом номиналом 16 А (ток нагрузки). Козырек устанавливается уже после собранной и тестированной розетки, поэтому никак не влияет на электрическую безопасность. Однако козырек улучшает надёжность, снижая вероятность попадания влаги в корпус и образования токов утечки.
При использовании дифавтомата (комбинированного устройства защиты от перегрузки и утечки) козырек также не требует переделки схемы. Некоторые дифавтоматы срабатывают от утечек в 30 мА, другие от 300 мА — в зависимости от типа. Наружную розетку принято защищать дифавтоматом на 30 мА, чтобы реагировать на малые утечки быстрее.
Выбор козырька под конкретную розетку
При покупке козырька обратите внимание на три параметра: ширину (должна быть не меньше, чем ширина розеточной коробки), вылет козырька (60 мм оптимален для большинства случаев, 80–100 мм для жарких климатических зон) и материал. Для регионов с интенсивным солнцем берите козырьки с маркировкой «UV-stable» или из PETG-пластика. Для морских побережий и мест с циклическими замораживаниями выбирайте металлические козырьки с полиэстеровым или эпоксидным покрытием толщиной 80 мкм и выше.
Примерная стоимость одноместного пластикового козырька составляет 200–500 рублей, металлического кожуха для шкафа — от 5000 рублей. Металлические решётки для защиты от вандализма обходятся дешевле: 700–1500 рублей.
Техническое обслуживание
Козырек не требует специального ухода, но один раз в полгода протирайте его от пыли и проверяйте крепления на расшатывание. Если обнаружили трещину в пластике или отслоение покрытия металлического козырька, обработайте повреждение: для пластика — заделайте силиконовым герметиком, для металла — подкрасьте влагостойкой эмалью.
Козырек для наружной установки розеток и выключателей — это простое, но эффективное приспособление, которое продлевает срок службы электроустановок и повышает безопасность при работе во влажных условиях. При правильном выборе материала и установке он служит более десяти лет, требуя только визуального контроля.
