Ретро-проводка завоевала популярность благодаря видимому расположению кабеля по стене и потолку без штроб и скрытых каналов. Для деревянных домов без отделки это решение особенно практично: пластиковые короба не прилегают плотно к неровной поверхности, а открытый монтаж на фарфоровых или керамических изоляторах выглядит эстетично и соответствует нормам ПУЭ. Цена монтажа за метр варьируется в зависимости от типа кабеля, сложности трассы и региона. В провинции монтаж ретро-проводки стоит от 100–220 рублей за погонный метр, в крупных городах типа Санкт-Петербурга — от 520–1274 рублей. Все работы должны соответствовать нормам электробезопасности и пожарной безопасности.
Из чего складывается стоимость монтажа
Цена за метр прокладки ретро-проводки зависит от нескольких факторов. Прежде всего это сечение и марка кабеля. Витая двухжильная проводка для светильников сечением 0,75–1,5 мм² дешевле, чем кабель ВВГнг-LS сечением 2,5–4 мм² для групповых розеток.
Географический фактор: в Москве и Санкт-Петербурге монтаж дороже на 30–40% из-за уровня жизни и конкуренции. Мастера в небольших городах берут от 100 рублей за метр, московские компании — от 520 рублей и выше.
Способ прокладки — второй значимый фактор. Если магистраль идёт по плинтусу или потолку прямолинейно, монтаж быстрый. Обходы препятствий, повороты под прямым углом, спуски и подъёмы увеличивают трудозатраты. Количество изоляторов также влияет на расценку: мастер устанавливает их через 40–60 см на прямых участках и чаще на поворотах, где нагрузка на крепление больше.
Подготовка основания — третий момент. На деревянных стенах разметка и монтаж идут быстро. На бетоне или кирпиче нужно сверлить отверстия под дюбеля, что требует перфоратора и отнимает время. Неровное основание требует дополнительной прокладки или регулировки высоты изоляторов.
Выбор материалов для ретро-проводки
Для ретро-проводки используют два основных типа кабелей. Первый — витая парная проводка, которая напоминает исторический провод и крепится на фарфоровых или керамических изоляторах. Это решение подходит для светильников мощностью до 500 Вт и выключателей, где достаточно сечения 1,5 мм². Современные нормы требуют, чтобы все кабели соответствовали ГОСТ и имели негорючую изоляцию.
Второй вариант — кабель ВВГнг-LS, проложенный в стиле ретро. Это медный кабель с ПВХ-изоляцией, который не поддерживает горение и не выделяет дыма при нагреве. Для групповых розеток берут сечение 2,5 мм² (ток 16 А), для освещения — 1,5 мм² (ток 10 А). Такой кабель крепят на латунных или медных изоляторах, которые выглядят более декоративно, чем керамика.
Изоляторы — важная часть конструкции. Они должны быть рассчитаны на механическую нагрузку и иметь допуск по напряжению не менее 250 В. Фарфоровые изоляторы стоят дешевле (от 20–30 рублей за штуку), керамические — прочнее и дороже. Расстояние между изоляторами — 40–60 см на прямых участках, 20–30 см на поворотах. При расчёте количества изоляторов умножайте длину линии на коэффициент 1,5–2 в зависимости от сложности трассы.
Технология прокладки ретро-проводки
Перед началом монтажа выполните детальную разметку. Линии должны идти строго горизонтально или вертикально, без диагональных участков. На деревянных стенах обведите трассу карандашом, на кирпиче и бетоне — мелом с уровнем. Разметьте точки установки изоляторов через каждые 40–50 см.

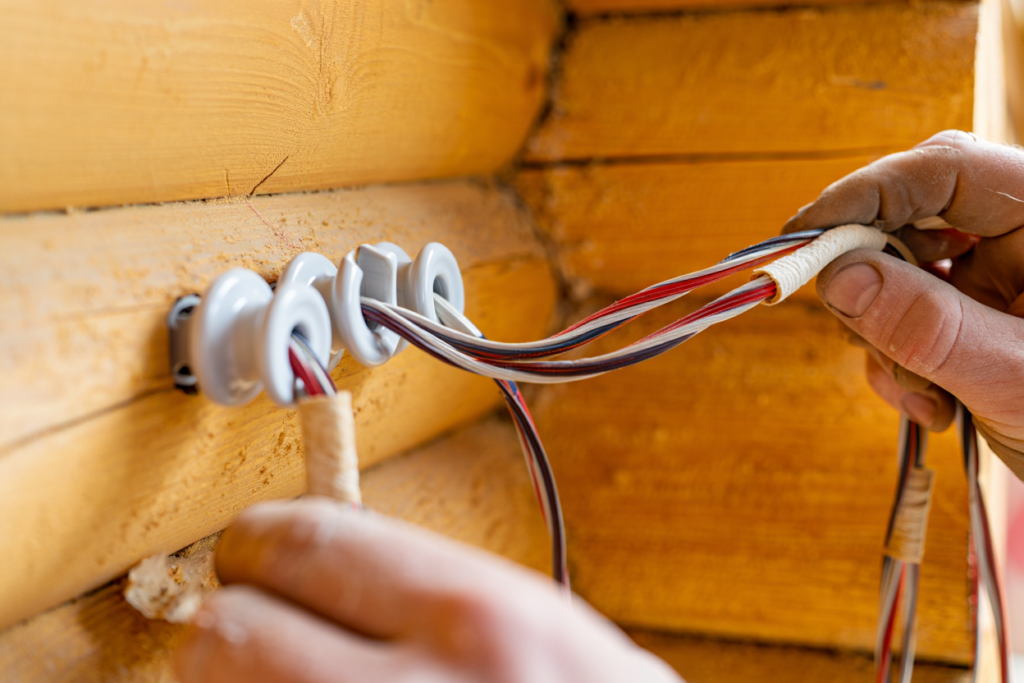

Монтаж на деревянные стены: просверлите отверстия под шурупы изоляторов дрелью со сверлом диаметром 3–4 мм в зависимости от резьбы шурупа. Шуруп должен входить в дерево на глубину не менее 30 мм. Установите изоляторы, вкручивая шурупы полностью. Проверьте, что все изоляторы находятся в одной плоскости с помощью натянутого шнура.
Укладку кабеля начните от распределительного щитка или распаечной коробки. Кабель пропустите через центр каждого изолятора и закрепите специальными скобами или обвязкой из мягкой проволоки. Витую проводку можно крепить прямо в полукруглый паз изолятора без дополнительных скоб. Оставляйте небольшой запас кабеля (10–15 см) перед каждой точкой подключения (розетка, выключатель, светильник), чтобы было место для разделки жил.
На поворотах и переходах с горизонтального на вертикальный участок устанавливайте изоляторы чаще — через 20–30 см, так как именно там возникает наибольшее механическое напряжение. При спуске кабеля к розеткам или выключателям размещайте изоляторы через 30 см, чтобы предотвратить провисание.
Монтаж на кирпич и бетон
На кирпичных и бетонных стенах используйте пластиковые дюбеля диаметром 6 мм и шурупы 4×40 мм. Просверлите отверстия перфоратором с буром диаметром 6 мм на глубину 40–50 мм. Вставьте дюбель полностью, так чтобы он утопился в материале на 10 мм. Вкрутите шуруп и установите на него изолятор.
Проверяйте прочность крепления, потянув за установленный изолятор с кабелем. Под собственным весом кабеля напряжение на изолятор составляет примерно 0,2–0,3 кг на метр длины для кабеля сечением 2,5 мм². При неправильном креплении изолятор может оторваться и кабель упадёт. Это создаёт опасность травматизма и приводит к излому жил внутри изоляции, что способно вызвать короткое замыкание через месяц-два.
Подключение и распаечные коробки
Распаечные соединения (скрутки или сжимы) выполняют внутри корпусов распаечных коробок, а не на открытых участках кабеля. Распаечную коробку крепят к стене вблизи места соединения и оставляют небольшой запас провода внутри для подключения. Все скрутки должны быть изолированы термоусадочной трубкой или изолентой в два слоя с перекрытием.
Автоматы и УЗО в распределительном щитке рассчитывайте на основе сечения кабеля. Для кабеля сечением 1,5 мм² это автомат на 10 А, для 2,5 мм² — на 16 А, для 4 мм² — на 25 А. Номинал защиты не должен превышать допустимый ток для жилы кабеля.
Полный монтаж ретро-проводки в квартире или доме складывается из: расценки за метр провода, цены монтажа распределительного щитка (2700–18400 рублей в зависимости от количества модулей), установки розеток и выключателей (400–730 рублей за единицу), распаечных коробок (от 1200 рублей). Итоговая смета зависит от площади помещения, числа групп нагрузки и степени сложности схемы.
Перед заказом монтажа убедитесь, что мастер имеет допуск по электробезопасности не ниже третьей группы (для работ до 1000 В) и гарантирует свою работу на срок не менее 12 месяцев. Проверка работоспособности проводится после окончания монтажа: испытание кабеля мегаомметром, проверка срабатывания УЗО кнопкой «Тест», измерение сопротивления заземления.
