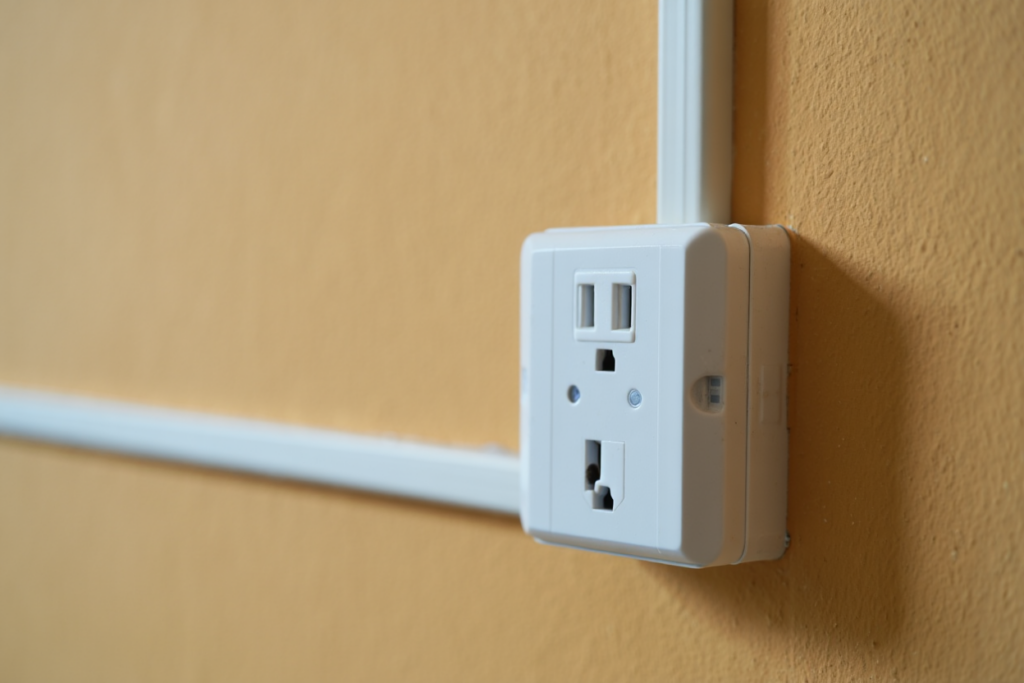

Розетка открытой установки решает задачу подключения приборов там, где прокладка скрытой проводки невозможна или экономически нецелесообразна. Такие розетки монтируют на поверхность стены без штробления и используют вместе с накладными кабель-каналами. Спрос на них растёт в старых домах с капитальным ремонтом, на даче, в гаражах и мастерских.
Конструкция розеток открытой установки и её отличия
Розетка открытой установки состоит из нескольких узлов: лицевой панели, механизма с контактами, суппорта (металлической или пластиковой подложки) и корпусного обрамления. Главное отличие от встроенных моделей кроется в том, что контакты и провода остаются видны и защищены только корпусом механизма, а не углублены в стену.
Все электрические параметры остаются идентичными: номинальный ток 16 А при напряжении 220–250 В, частота 50 Гц, степень защиты IP20 для стандартных бытовых моделей. Розетка двойная открытой установки с заземлением имеет три контакта на каждое гнездо: фазу, ноль и проводник защитного заземления сечением не менее 2,5 мм².
Лицевая панель изготавливается из термопласта или АБС-пластика, устойчивого к царапинам и выгоранию на солнце. Механизм крепится на суппорт винтовыми зажимами или пружинными клеммами. Винтовые зажимы считаются надёжнее: они удерживают провод без подпружинивания и позволяют шлейфовать несколько розеток в одной цепи без промежуточных клеммников.
Выбор модели и производитель
На рынке представлены две ценовые категории. Бюджетный сегмент занимает продукция TDM Electric с ценой 50–200 рублей. Модель TDM «Таймыр» (артикул SQ1814-0114) оснащена керамическим и бакелитовым основанием контактов, что обеспечивает долговечность при частых включениях-отключениях. Двойная розетка TDM имеет размеры 80,5×118×40 мм, встраивается в стандартный короб, номинал 16 А, вес около 105 граммов. Выпускается в белом цвете. Механизм защиты включает защитные шторки, препятствующие случайному касанию контактов влажным пальцем.
Средний ценовой диапазон занимает серия Systeme Electric BLANCA накладная с розеткой двойной открытой установки с заземлением (модель BLNRA010211) стоимостью около 309 рублей. Её корпус выполнен из ударопрочного ABS-пластика, устойчивого к УФ-излучению. Особенность этой модели: отсутствие защитных шторок, что облегчает подключение в местах, где защита не требуется по назначению (например, в щитке мастерской). Максимальный ток 16 А, степень защиты IP20, напряжение до 250 В.
Серия «Этюд» от Systeme Electric представляет розетку открытого монтажа размерами 61×102×43,5 мм с винтовым креплением. Имеет гарантию 5 лет с даты отгрузки. Параметры идентичны стандарту: 16 А, 250 В, 50 Гц, материал термопласт без галогенов, что важно при пожаре для снижения дымовыделения.
При выборе конкретной модели ориентируйтесь на количество постов (розеток): одинарная даёт одно гнездо, двойная — два. Для кухни или мастерской разумнее использовать двойные розетки, экономя место на стене.
Кабель-каналы для наружной проводки
Наружная проводка выполняется через пластиковые кабель-каналы, в которые помещаются провода и сами розетки. Кабель-канал из ПВХ должен соответствовать ГОСТ Р50827-95 и ТУ 3464-004-18669258-03. Степень защиты корпуса канала составляет IP40, что обеспечивает защиту от брызг воды и пыли. Рабочий температурный диапазон: от −25 до +60 °C, а монтаж разрешён при температуре не ниже −5 °C.
Материал канала — самозатухающий ПВХ с температурой воспламенения до 950 °C, снабжённый пожарным сертификатом. Это означает, что при контакте с огнём пластик не будет распространять пламя по стене. Стандартные размеры сечений канала: 45×45 мм, 45×50 мм, 80×80 мм. Выбор зависит от количества и сечения проводов. На каждый провод сечением 2,5 мм² требуется около 15–20 мм² внутреннего сечения канала.
Канал имеет двойной замок: крышка захватывается с двух сторон, что предотвращает её самопроизвольное снятие при вибрации или нагреве. Цвета корпуса варьируются: белый, коричневый, под дерево, что позволяет подобрать канал под отделку помещения.
Монтаж розетки в кабель-канал
Подготовка провода. Для электроснабжения розетки используйте кабель ВВГнг-LS сечением 2,5 мм², если групповая нагрузка не превышает 3,7 кВт (при 230 В). Кабель ВВГнг-LS — трёхжильный: две медные жилы (фаза и ноль) плюс третья жила заземления с оболочкой низкого дымовыделения, что критично для закрытых пространств.
Снимите изоляцию с концов провода на 10 мм. Проверьте целостность медной жилы — она должна быть яркой, без зеленоватого налёта окисления. Если жила окислена, зачистите её наждачной бумагой или механическим шпателем.
Подключение к розетке. Разберите розетку, отвернув крепёжные винты боковых зажимов. Вставьте провод в отверстие зажима и затяните винт отвёрткой на один-два оборота — достаточно, чтобы провод не вытягивался рывком, но без чрезмерного усилия. Чрезмерное затягивание грозит повреждением медной жилы и её перекусыванием контактом.
Подключайте провода в соответствии с цветовой маркировкой: коричневый или красный — фаза, синий — ноль, жёлто-зелёный — заземление. На розетке фаза идёт на правый контакт (если смотреть на розетку спереди), ноль — на левый, заземление — на третий контакт (верхний или нижний, в зависимости от конструкции).
Крепление суппорта в канал. Коробка с возможностью установки розеток и выключателей либо входит в комплект кабель-канала, либо приобретается отдельно. Суппорт розетки закрепляется на стенку канала четырьмя винтами. Убедитесь, что суппорт расположен горизонтально, используя строительный уровень.
Сборка и закрытие. После крепления суппорта установите механизм розетки в суппорт и затяните два боковых винта. Проверьте, что лицевая панель лежит плотно, без зазоров. Закройте крышку кабель-канала, зафиксировав двойной замок.
Организация схемы и защита
Каждая групповая линия розеток должна быть защищена автоматом (модульным выключателем) номиналом 16 А категории C и УЗО номиналом 30 мА. УЗО ставят непосредственно после вводного автомата, если розетки находятся во влажной зоне (ванная, кухня, балкон). Если розетки в сухом помещении (коридор, спальня), УЗО можно опустить, оставив только автомат.
Схема подключения проста: из распределительного щитка или распределительной коробки выходит кабель ВВГнг-LS 2,5 мм², проходит через кабель-канал и входит в первую розетку. Из первой розетки провода выводятся во вторую и далее по цепи шлейфом, если в одной цепи несколько розеток. Суммарный ток во всех розетках одной группы не должен превышать 16 А, что соответствует примерно 3,7 кВт при 230 В.
Если планируется подключить в одну розетку два крупных потребителя (например, микроволновку 1,5 кВт и чайник 2,5 кВт), суммарный ток составит около 17,4 А, что превысит номинал автомата. В этом случае разведите приборы по разным розеткам или протяните две отдельные линии.
Проверка монтажа. Перед включением в сеть протестируйте целостность изоляции мегаомметром на напряжение 500 В между всеми жилами и корпусом. Сопротивление изоляции должно быть не менее 0,5 МОм. Если мегаомметра нет, визуально проверьте розетку на трещины, вмятины и оплавления, которые указывают на внутреннее короткое замыкание или перегрузку.
Особенности монтажа на разных поверхностях
На кирпичных и бетонных стенах кабель-канал крепится дюбелями 5×25 мм с шагом 40–50 см. Просверлите отверстие сверлом диаметром 5 мм, вбейте дюбель и закрутите саморез M3×16 в пластину крепления канала. Не применяйте дюбели с пластиковыми распорками для кирпича низкой прочности (красного кирпича), так как стенка вокруг дюбеля будет крошиться. Используйте специальные дюбели для полнотелого кирпича.
На деревянных стенах крепление идёт непосредственно саморезами 3,5×35 мм без дюбелей. Предварительно наметьте точки крепления, чтобы избежать попадания в скрытые элементы конструкции (провода, трубы).
На гипсокартоне используйте дюбели типа «бабочка» или «улитка» (пластиковые распорные якоря). Они раскрываются за гипсокартоном и распределяют нагрузку на большую площадь. Максимальная нагрузка на один дюбель — около 10 кг. Кабель-канал среднего размера весит 0,5–1,0 кг на метр, поэтому шаг крепления не превышает 60 см.
На внешних стенах или в местах, где возможны механические повреждения, применяйте кабель-канал из ударопрочного ПВХ толщиной стенки не менее 2 мм. Проверяйте устойчивость к ударам энергией 6 Дж по ГОСТ Р50827-95.
