При организации электроснабжения на фасадах зданий, в мастерских, на строительных площадках и в промышленных помещениях с повышенной влажностью встаёт задача надёжного подключения оборудования. Наружные розетки открытой установки решают эту задачу: они выдерживают погодные условия, пыль, влагу и механические нагрузки, одновременно обеспечивая эстетику в стиле лофт. Для правильного выбора необходимо учитывать мощность оборудования, тип сети (однофазная или трёхфазная) и условия окружающей среды.
Типы наружных розеток и их основные параметры
Наружная розетка силовой однофазной мощности на один модуль обозначается как 2P+E (две фазы и заземление для однофазной сети 230 В) или по-старому как 2P+GND. Её коннектор рассчитан на ток 16 А при напряжении 230 В. Такие розетки производит DKC под маркой CEE Quadro, IEK и другие производители.
Трёхфазные розетки имеют маркировку 3P+N+PE (три фазы, ноль и заземление) и работают при напряжении 380–400 В. Стандартный номинал составляет 16 А, что позволяет подключать оборудование соответствующей мощности. Модель EKF 115 3Р+РЕ+N 16А 380В — типичный пример: пять полюсов, красный корпус из ударопрочного пластика, степень защиты IP44, винтовые клеммы под сечение провода от 1,5 до 4 мм².
Степень защиты IP44 означает, что розетка защищена от брызг воды с любого направления и от контакта с предметами размером более 1 мм. Это минимум для наружного монтажа. Корпусные материалы — самозатухающий пластик с УФ-стойкостью, критичной для использования в условиях открытого воздуха.
Розетки комплектуются закрывающимися крышками и надёжными контактами. Винты снабжены стопорными шайбами для исключения самоотвинчивания под вибрацией и термическими циклами.
Выбор сечения кабеля и номинала защиты
Наружная розетка на 16 А требует правильного питающего кабеля. Для однофазной сети (2P+E) используйте кабель сечением 2,5 мм². Этот кабель должен иметь медные жилы и надёжную изоляцию. Сечение 2,5 мм² обеспечивает запас надёжности выше номинала розетки.
Для трёхфазной розетки 16 А при напряжении 380 В потребуется кабель с жилами сечением 2,5 мм² на каждую фазу, плюс нулевой и заземляющий проводники того же сечения. Защищайте розетку автоматом номиналом 16 А.
Если на одну розетку подключается стационарное оборудование с частыми пусками, используйте дополнительную защиту УЗО на 30 мА, особенно если розетка расположена во влажной зоне или на территории, где возможен контакт с водой.
Монтаж розетки открытой установки
Силовая розетка открытой установки крепится на фасад или стену навесом. Выбирайте место, защищённое от прямых потоков воды, на удобной для подключения оборудования высоте.
Подведите питающий кабель через защитную трубку. Входящий в комплект розетки кабельный ввод имеет уплотнительную гайку. Затяните гайку до упора, но без избыточного усилия — пластик может треснуть.
Внутри розетки расположены винтовые клеммы. Подключайте жилы кабеля в соответствии с цветовой маркировкой:
- Коричневый или красный провод (фаза) на клемму L
- Голубой провод (ноль) на клемму N
- Жёлто-зелёный провод (заземление) на клемму PE
Для трёхфазной розетки 3P+N+PE подключайте три фазы на клеммы L1, L2, L3, нулевой проводник на N, заземление на PE.
После подключения закройте розетку крышкой. Убедитесь, что крышка плотно прилегает — это обеспечивает необходимую степень защиты.
Интеграция розетки с выключателем: комбинированный монтаж
На практике в коридорах мастерских и на входах в подсобные помещения монтируют блок «выключатель + розетка» на один автомат. Это позволяет отключить розетку выключателем без отключения всей цепи.
Классическая схема: от распределительного щитка идёт однопроводная линия (фаза L, ноль N, заземление PE) до комбинированного блока. Фаза проходит через выключатель, затем подходит на розетку. Ноль и заземление подключаются к розетке напрямую, минуя выключатель.
Если розетка размещается одновременно с выключателем в едином монтажном коробе открытой установки (стиль лофт), используйте трёхжильный кабель от щитка до бокса с номиналом автомата 16 А. Внутри бокса разместите выключатель и розетку рядом, оставляя зазор для удобства подключения.
Внутри монтажного бокса фазный провод идёт на входную клемму выключателя, выходная клемма выключателя подключается к клемме L розетки. Нулевой и защитный проводники подводятся к нулевой и земляной клеммам розетки соответственно.
Важное замечание: если в одном коробе установлены выключатель и розетка, всегда питайте розетку через выключатель. Не оставляйте розетку постоянно под напряжением при отключённом основном освещении — это увеличивает риск поражения электрическим током при работе с подключённым оборудованием в тёмном помещении.
Проверка и обслуживание
После монтажа убедитесь в надёжности всех соединений. Ежемесячно проверяйте крышку розетки на предмет трещин и коррозии. При обнаружении влаги внутри корпуса отключите розетку и дайте ей высохнуть естественным путём.
При использовании удлинительного кабеля к наружной розетке убедитесь, что штепсельная вилка соответствует номиналу розетки и имеет надлежащую степень защиты. Кабель должен быть промышленного назначения, диаметром не менее необходимого для передачи тока.

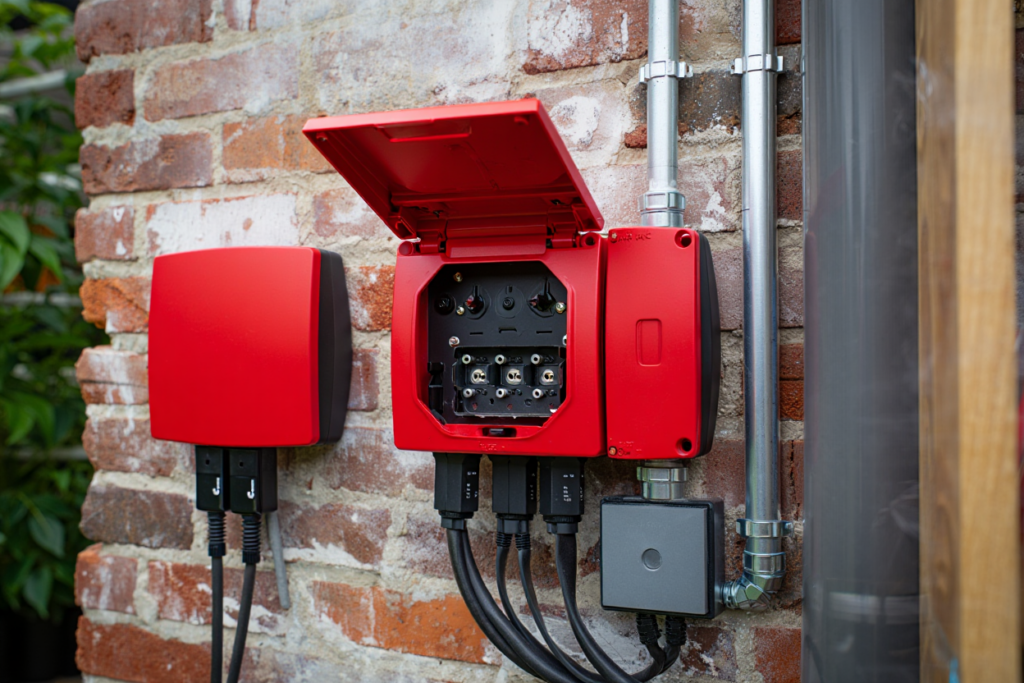

Наружные розетки в стиле лофт обладают не только функциональностью, но и привлекательным внешним видом. Красные трёхфазные розетки и тёмные однофазные модели хорошо гармонируют с открытой проводкой в трубах. При правильном выборе, расчёте и монтаже такие розетки служат надёжно в течение многих лет.
