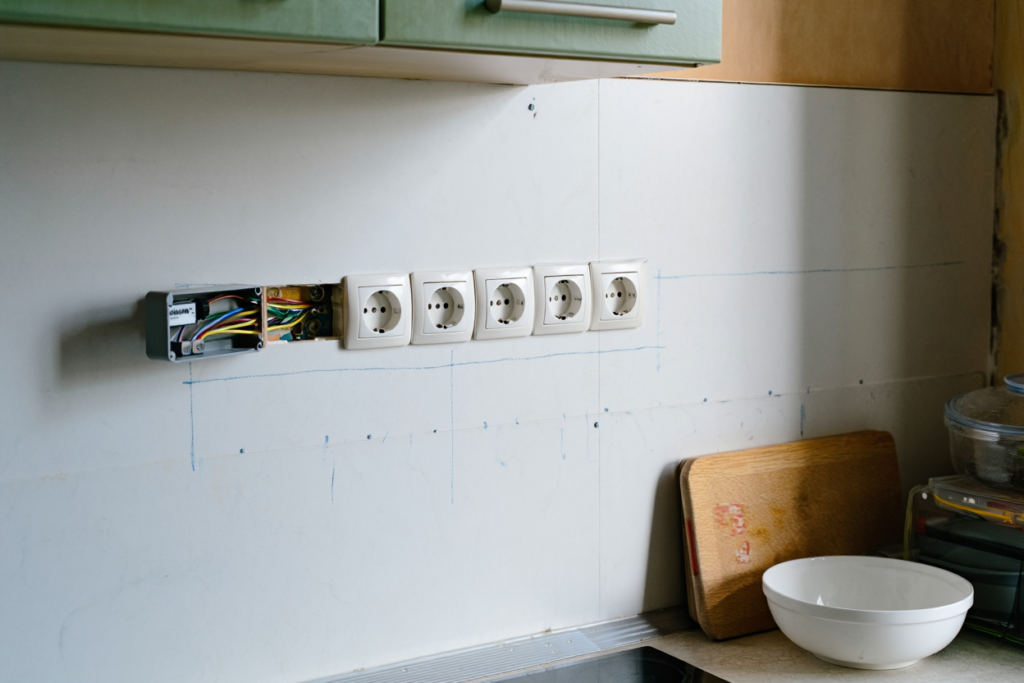

Когда вам нужны несколько розеток подряд, например вдоль кухонного фартука или у рабочей стены, возникает вопрос выбора между шлейфованием через одну распределительную коробку и параллельным подключением. От этого решения зависит безопасность, надёжность и стоимость работ. Установка 5 розеток в ряд требует внимательного расчёта нагрузки, правильного выбора сечения провода и понимания того, как распределяется ток между точками. В статье разберу, какой способ монтажа выбрать для вашей ситуации, как правильно заштробить стену, собрать распредкоробку и проверить качество работы.
Выбор способа подключения розеток
Существует три основных способа: последовательный шлейф (провод идёт от точки к точке), параллельное подключение через распредкоробку и комбинированный вариант. Каждый имеет свои ограничения.
Последовательный шлейф означает, что провод входит в первую розетку, выходит из неё и входит во вторую, затем в третью и так далее. Этот способ запрещён по ПУЭ для мощных групп, потому что контакты первой розетки должны проводить весь ток для всех остальных точек. Если вы подключаете чайник (2 кВт) у первой розетки и одновременно включаете обогреватель (1,5 кВт) у третьей, через контакты первой идёт суммарный ток около 15 А. Контакты при таком потоке нагреваются, окисляются, сопротивление растёт, что приводит к дополнительному нагреву и со временем к обгоранию. Если розетка дешёвая и пружины слабые, она просто отвалится. Шлейфование допустимо только для маломощных групп вроде освещения или точек в спальне с ограничением суммарной нагрузки 3,5 кВт на всю линию.
Параллельное подключение через распредкоробку — каждая розетка получает свой провод непосредственно из коробки, как отдельная ветвь. Все точки работают полностью независимо: если включить приборы у всех пяти розеток одновременно, каждая несёт только свою нагрузку. Нет перегрева контактов, надёжность выше. Минус — больше провода (от коробки до каждой требуется свой отрезок), больше соединений, выше стоимость материала. Для кухонного ряда или рабочей стены это предпочтительный вариант.
Комбинированный вариант — часть точек подключают через распредкоробку, часть шлейфуют, если мощности позволяют. Например, две розетки для влажной зоны кухни подключены отдельно, а три выше для ненагруженных приборов объединены в шлейф.
Расчёт нагрузки и выбор сечения провода
Перед закупкой кабеля определите, какие приборы будут работать одновременно. На кухне в один момент может включиться чайник (2-2,5 кВт), микроволновка (1,5 кВт) и тостер (1 кВт). Суммарная мощность — 5 кВт. Ток рассчитывается по формуле: I = P / U = 5000 / 230 = 21,7 А.
Для бытовых розеток используется кабель ВВГнг-LS. Сечение медного проводника 2,5 мм² пропускает длительный ток 27 А при открытой прокладке, что соответствует по ПУЭ номиналу автомата 16 А. Это значит, что одна линия на 2,5 мм² может питать розетки с суммарной мощностью примерно 3,7 кВт (16 А × 230 В). Если мощность выше, переходите на сечение 4 мм² (номинал автомата 20 А, допустимая мощность около 4,6 кВт) или 6 мм² (номинал 32 А, 7,4 кВт).
Во влажных зонах (кухня, ванная) обязательно добавляют защиту УЗО с номиналом 30 мА. Такое устройство отключит цепь за 30 миллисекунд при утечке тока из-за пробоя изоляции или контакта человека с фазой. УЗО ставят либо на каждую розетку отдельно, либо одно общее на всю группу перед распредкоробкой.
Подготовка стены и штробление
Прежде чем тянуть провод, разметьте маршрут. Розетки в ряду обычно располагают на одной высоте: стандартная высота от пола 0,3-0,4 м для кухонного фартука, 0,15-0,2 м для настольного уровня, 1-1,2 м для жилых комнат. Горизонтальная линия штробы должна быть ровной — используйте уровень. Вертикали к распредкоробке допустимы только строго по вертикали или горизонтали (диагонали запрещены по ПУЭ).
Штробу глубиной 20-25 мм и шириной под кабель пробивают штробозубом или циклеваной насадкой на перфоратор. При работе в кирпиче или бетоне без армирования штроба прокладывается легче; в монолитных железобетонных стенах панельных домов штробление затрудняется. После укладки провода штробу заделывают алебастром или гипсовой шпатлёвкой, затем шпатлюют и красят.
Монтаж распределительной коробки
Распредкоробку устанавливают рядом с розеточным рядом или чуть выше, но скрытой — под штукатуркой. Минимальное расстояние от кабелей до стыков стен и потолков должно быть 15 см по ПУЭ. Коробка должна быть доступна для осмотра и ремонта после отделки стены.
Внутри коробки розетки подключают параллельно. Нулевой провод от входящего кабеля подключают к одной клемме коробки, к ней же присоединяют нули всех исходящих проводов. Фазный провод подключают аналогично на отдельную клемму. Заземляющие провода (если есть, жилы жёлто-зелёного цвета) объединяют на третьей клемме или непосредственно в коробке через медные колодки.
Важно: используйте клеммные зажимы типа WAGO 221 или аналогичные, соответствующие сечению провода. Для кабеля 2,5 мм² подходит WAGO 221-412 (до 4 проводников, до 4 мм²). Клеммные колодки обеспечивают надежное соединение без необходимости скручивания проводов. Все провода внутри коробки должны быть в кабель-канале или в трубе из негорючего материала.
Подключение розеток
От распредкоробки к каждой розетке ведут отдельный провод ВВГнг-LS того же сечения (2,5 мм² или больше, в зависимости от расчёта). Розетки устанавливают в подрозетники (монтажные коробки), встраиваемые в стену. Подрозетник крепят при помощи распорных лапок или монтажной пены до затвердения.
При подключении розетки кабель заводят в отверстие снизу или сбоку, разделывают — зачищают 5-7 мм изоляции с каждой жилы. Фазный провод (обычно коричневый или чёрный) подключают к контакту, обозначенному буквой L (правый контакт при взгляде спереди). Нулевой провод (синий) идёт на N (левый контакт). Заземление (жёлто-зелёный) подключают к контакту PE (средний или верхний, в зависимости от типа розетки). Затягивайте винты клемм плотно, но без излишней силы — можно сорвать резьбу.
Розетку вставляют в подрозетник и крепят двумя винтами, ориентируя её точно по горизонтали. Зазор между рамкой и штукатуркой не должен превышать 2-3 мм, иначе после установки накладной рамки будут видны щели.
Защита и проверка
Каждую линию защищают автоматом в электрощитке. Если группа из пяти розеток на 2,5 мм², ставят автомат категории C на 16 А. Категория C выбрана потому, что допускает небольшой пусковой ток при включении холодильника или компрессора, но срабатывает при коротком замыкании или перегрузке.
Перед включением проверьте линию мультиметром. Режим омметра покажет сопротивление между фазой и нулём (при отключённом питании автомата). Нормальное сопротивление кабеля 2,5 мм² длиной 10 м около 0,1 Ом. Если показания близки к нулю, значит, есть короткое замыкание — немедленно найдите и устраните дефект перед включением питания. Если омметр показывает бесконечность, проверьте, хорошо ли затянуты винты в клеммах.
При нормальных показаниях включите автомат. Розетки должны быть под напряжением. Проверьте индикаторной отвёрткой — свечение в обоих контактах (если фаза и ноль нормально распределены) или только в одном (если есть перекос фаз или разрыв нуля). Проверьте заземление мультиметром — сопротивление между корпусом розетки и контактом PE не должно быть более 0,1 Ом.
Практические советы при монтаже
Укладывайте провод так, чтобы он не перегибался. Минимальный радиус изгиба для кабеля ВВГнг-LS — 5-7 диаметров кабеля (то есть для кабеля 10 мм диаметром радиус 50-70 мм). Острые перегибы повреждают изоляцию и способствуют перегреву.
Если устанавливаете розетки в нескольких местах вдоль одной стены (например, вдоль фартука в 5 точек), но планируете разные нагрузки, рассчитайте каждый участок отдельно. Две розетки для стиральной машины и посудомойки требуют отдельной линии на 3 мм² и защиты УЗО 30 мА с номиналом автомата 16 А. Три точки для менее мощных приборов могут быть на одной линии 2,5 мм².
При заказе услуги убедитесь, что специалист имеет допуск по электробезопасности не ниже третьей группы. Услуги замены розетки на месте существующей стоят от 500-800 рублей, но новая разводка на несколько точек требует штробления и полного монтажа распредкоробки — это дороже. Полная работа по установке 5 розеток в ряд с распредкоробкой обходится в среднем 2000-4000 рублей в зависимости от материала стены и сложности маршрута.
Результат правильно установленного розеточного ряда — стабильная работа всех точек, отсутствие перегрева, надёжная защита от замыканий. Проверяйте соединения раз в год — ослабленные винты могут быть причиной скрытого пожара.
