Установка розеток под плитку на кухне и в складских помещениях требует соблюдения нормативных требований, защиты от влажности и пожарной безопасности. На кухне розетка должна располагаться выше фартука либо быть защищена от брызг воды и жира. В складе электропроводка раньше была строго ограничена из соображений пожарной безопасности, но современные изменения в ППР позволяют установку розеток для оргтехники. Защита IP55 со встроенной шторкой и правильное расположение устраняют большинство рисков.

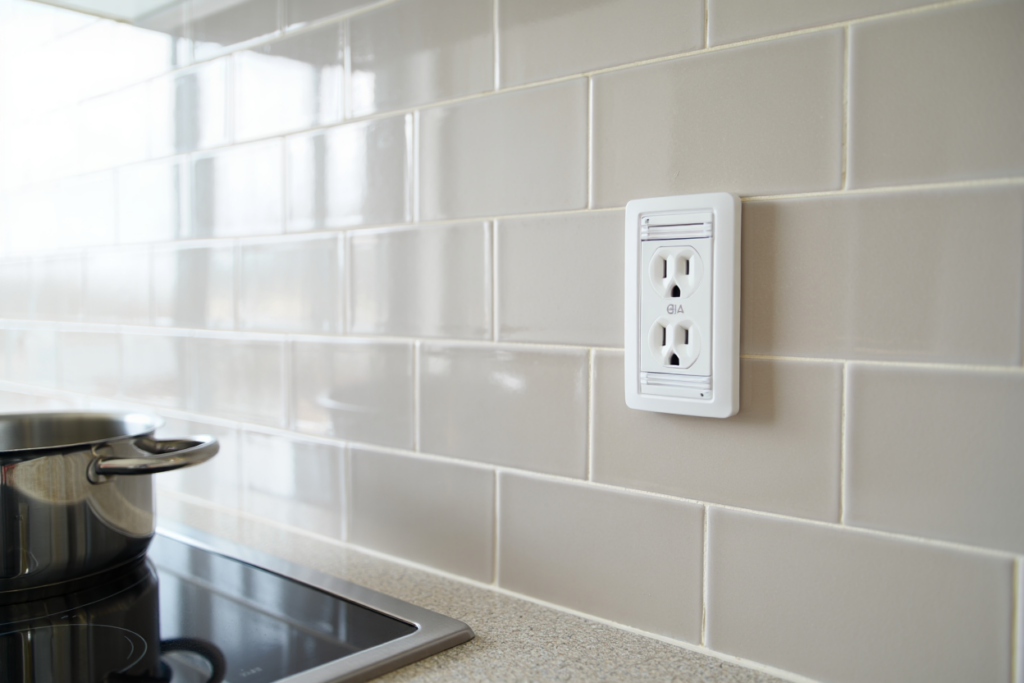

Розетки на кухне: расположение над фартуком
Керамический или керамогранитный фартук подвергается брызгам горячей воды, пара и кулинарного жира. Розетка в теле плитки предусмотрена редко, поскольку требует согласования с электромонтажником на этапе дизайна.
Розетки располагают двумя способами: над фартуком на высоте 110–120 см от пола или с прорезанием отверстия в кафеле при укладке. На высоте выше 110 см розетки видны из-за столешницы, и брызги воды до них не доходят. По ПУЭ минимальная высота в жилых помещениях — 60 см от пола. При монтаже над фартуком подходит кабель ВВГнг-LS сечением 2,5 мм², защита — автомат 16 А категории C или дифавтомат 16 А на 30 мА для кухни с повышенной влажностью.
Если решено прорезать отверстие в плитке, выбирайте модель с защитой IP55 и механическими шторками. IP55 означает полную защиту от пыли и защиту от водяных струй под давлением; шторки автоматически закрывают гнёзда при извлечении вилки. Перед монтажом разметьте горизонталь лазерным уровнем, отступив от столешницы 5–10 см вверх. Отверстие сверлят алмазной коронкой диаметром 68 мм в уже уложенной керамике либо до укладки. Ударное сверление недопустимо — плитка треснет. После установки подрозетника и розетки убедитесь в отсутствии щелей между корпусом и срезом; при необходимости заполните полиуретановым герметиком.
Маршрут кабельной линии на кухне
Линия от распределительного щитка защищена дифавтоматом 16 А (для кухонных розеток с повышенной влажностью) или обычным автоматом 16 А в сочетании с УЗО на 30 мА. Кабель ВВГнг-LS 2,5 мм² прокладывается по стене в пластиковом кабельканале или под штукатуркой. На переходах между горизонтальными и вертикальными участками используйте отводы, чтобы избежать острого загиба. Радиус изгиба для кабеля 2,5 мм² должен быть не менее 40 мм. Если кабель идёт в штробе под плитку, защитите его пластиковым кабельканалом — это предотвратит попадание раствора в жилу.
Розетки в складском помещении
Постановление № 1495 Указа Президента РФ ранее полностью запрещало розетки внутри складских хранилищ из-за пожарного риска. Однако постановление ППР № 947 от 20 сентября 2016 года внесло изменение в пункт 348, разрешив установку штепсельных розеток в складах для подключения оргтехники (сканеры штрих-кодов, компьютеры, устройства маркировки). Это решение отражает современные требования логистики, где электроснабжение критично.
Согласование установки с арендодателем
При письме к арендодателю укажите место расположения (например, служебная зона у стола приёмки, на стене, не менее 1,5 м от пола), сечение кабеля, номинал защиты и класс IP, график работ, условие неиспользования розеток для нагревателей или сварочного оборудования. Подписанное письмо юридически фиксирует согласие обеих сторон и исключает споры о ответственности.
Пример текста: «Прошу согласовать установку трёх розеток IP55 с защитной шторкой в складском помещении (помещение 204, стена А, 2,1 м от пола) для оборудования контроля и маркировки. Защита: кабель ВВГнг-LS 2,5 мм², дифавтомат 16 А на 30 мА. Монтаж в соответствии с ПУЭ 6-е издание и ГОСТ 7396.1-89. Дата проведения: [дата]. Подрядчик: ООО [название], лицензия [номер].»
Арендодатель либо согласует, либо потребует изменений. Подписанный документ защищает от претензий в конце срока аренды.
Размещение розеток в складе
В служебных помещениях розетки монтируют на высоте 1,5–2,0 м от пола. Эта высота защищает от влажности при мытье полов и затрудняет случайное касание при поднятии грузов. Расстояние между розетками: для группы компьютера, принтера и сканера — 1,5–2,0 м между центрами. Если розетки на разных стенах, каждую защищайте отдельным дифавтоматом 16 А на 30 мА.
Для розеток мощностью до 3,7 кВт (16 А × 230 В) подходит кабель ВВГнг-LS 2,5 мм². Прокладка ведётся по верхним частям стен в пластиковых кабельканалах или под штукатуркой. Запрещена прокладка по деревянным балкам и потолку. Кабель направляется вниз к розеткам, а не вверх, чтобы избежать скопления конденсата в жилах.
Выбор розеток IP55 со скрытой установкой
IP55 обозначает полную защиту от пыли и защиту от водяных струй под слабым давлением. Скрытая установка означает, что корпус и рамка утапливаются в стену; видны только гнёзда с защитными шторками. Это снижает риск механических повреждений.
Популярные модели в России: Legrand Niloe Step IP55, Schneider Electric Asfora IP55, ABB Basic 55 IP55. Все имеют стандартное установочное отверстие 68 мм и глубину подрозетника 50–55 мм. При выборе убедитесь, что шторки работают при нажатии штырька, контакты из латуни или никелированной стали, кабельный ввод позволяет подвести провод сбоку или снизу.
Установка в готовую плитку
Алмазная коронка диаметром 68 мм просверлит отверстие за 3–5 минут на оборотах 500–800 об/мин с подачей воды для охлаждения. Подрозетник выбирайте со степенью защиты IP54 минимум (для кухни IP55), заполните зазор герметиком, дайте высохнуть 24 часа. Подключите кабель, соблюдая полярность: коричневый — фаза L, синий — ноль N, жёлто-зелёный — земля PE. Завинтите клеммы, установите рамку и лицевую часть с шторкой.
Цепь защищена дифавтоматом или отдельным УЗО, поскольку кухня — влажная зона. Проверьте срабатывание кнопкой «Тест» до введения в эксплуатацию и повторяйте раз в месяц. Нечувствительное устройство подлежит замене.
Проверка и документирование
После установки проверьте сопротивление изоляции кабеля мегаомметром (не менее 0,5 МОм на 500 В). Убедитесь, что розетка не шатается, вилка входит плотно, шторки работают. Испытайте УЗО стендом или кнопкой «Тест». Составьте акт выполненных работ с указанием даты, марки розеток, номиналов защиты, сечения кабеля. Подпишитесь с печатью, если работы выполнены в интересах организации. Это задокументирует выполнение и защитит от претензий.
