Электропроводка в квартире — не косметический ремонт, а капитальная инженерная работа, которая определяет безопасность на годы вперёд. Неправильная прокладка может привести к пожару, поражению электрическим током или потребовать дорогостоящего демонтажа отделки для замены кабелей через пять лет. Этот материал объясняет, как выбрать маршрут для каждой части помещения, какой кабель и защиту использовать, и как избежать типичных ошибок.
Подготовка: схема и расчёты перед монтажом
Прежде чем брать перфоратор или гофру, нарисуйте подробный план. На нём должны быть все розетки, выключатели, точки освещения, выводы для варочной панели и других мощных приборов. Розетки в жилых комнатах размещайте на высоте 30 см от пола, в кухне и ванной — на 1,1 м, чтобы провода не свисали. Выключатели ставьте на уровне 90 см от пола со стороны открытия двери.
Затем посчитайте суммарную нагрузку. Возьмите мощность всех приборов: плита 5–7 кВт, бойлер 2–3 кВт, стиральная машина 2 кВт, микроволновка 1–2 кВт, холодильник 0,5 кВт, освещение 0,5–1 кВт. Сложите и умножьте на коэффициент одновременности 0,7. Пример: (5 + 2 + 2 + 1 + 0,5 + 0,5) × 0,7 = 7,35 кВт. Разделите на напряжение 230 В: 7350 Вт / 230 В = 32 А. Это ток, на который рассчитывают вводной кабель и главный выключатель.
По ПУЭ п. 1.3.10 сечение вводного кабеля из меди составляет минимум 10 мм². Для групповых линий используют правило: сечение 1,5 мм² для освещения под автомат 10 А, сечение 2,5 мм² для розеток под 16 А, сечение 4–6 мм² для плиты под 32–40 А. Все расчёты проверяют по таблице допустимых токов (ПУЭ п. 1.3.4).
Прокладка проводки по стенам: штробирование и кабелеканалы
Прокладка по стенам — самый распространённый способ. Выбирают между скрытой (в штробе под отделку) и открытой (на поверхности в кабелеканалах или гофре). Скрытая проводка выглядит аккуратнее, но требует штробирования и позже сложнее ремонтируется.

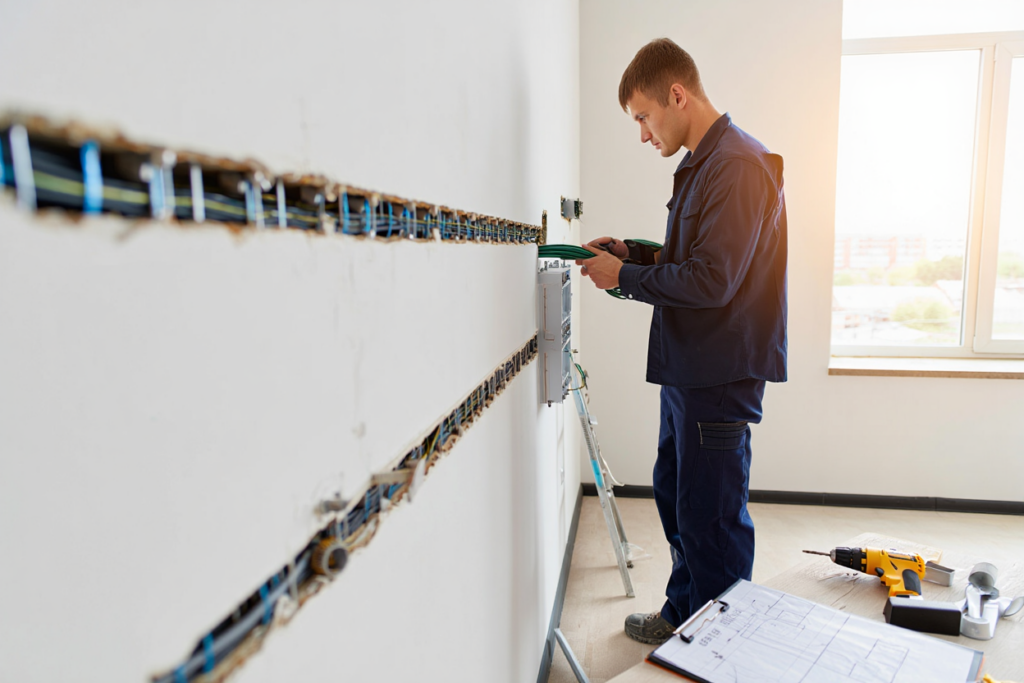

Для штробирования используйте перфоратор с режимом долбления и насадкой-буром диаметром 12–16 мм. Штроба идёт горизонтально или вертикально, но не по диагонали и не в несущих колоннах монолитных домов. При прокладке по газоблоку штробирование проще, чем в бетоне, но требует аккуратности: глубина штробы не более 25 мм, чтобы не нарушить прочность стены. Проводка прокладывается на расстоянии минимум 15 см от окна или двери, 20 см от внешнего угла комнаты.
В штробу укладывают кабель ВВГнг-LS или ПВС в защитной негорючей гофре. По ПУЭ п. 1.1.17 скрытая проводка должна находиться в несгораемой оболочке. Крепят кабель в гофре к стене на дюбель-хомуты через каждые 50 см, перед заштукатуриванием.
Если штробление невозможно, прокладывайте проводку открыто в пластиковом кабелеканале. Его крепят к стене саморезами или дюбелями, проводку пускают вдоль стены с минимальным количеством поворотов. Кабелеканал выбирают с сечением на 30% больше, чем суммарное сечение жил в нём — это обеспечивает вентиляцию и облегчает замену провода.
Распределительные коробки (обычно 80×80 мм для внутреннего монтажа) устанавливают в местах разветвления или перехода трассы. Внутри коробки соединения выполняют клеммниками серии Wago или медными гильзами (обжимают пресс-клещами). Скрутки проводов запрещены по ГОСТ 3051-81 — они окисляются и нагреваются, в результате может произойти пожар. В коробке оставляют запас кабеля 10–15 см с обеих сторон для переделок.
Прокладка проводки по потолку: варианты и особенности
Проводку по потолку закладывают в нескольких случаях: если черновая стяжка пола толще 6–8 см и штробирование стены снизит прочность, если в квартире монолитная конструкция с колоннами, если монтируется натяжной потолок, или если в доме деревянные балки.
Под натяжным потолком проводка прокладывается между черновым основанием (бетоном или перекрытием) и полотном. Крепёж — дюбель-хомуты к бетону или саморезы-шпильки в деревянные балки, шаг 50–60 см. Кабель идёт в негорючей ПВХ или полипропиленовой гофре сечением 20–25 мм. Все соединения проводят в распределительных коробках, которые должны быть доступны для текущего ремонта — их не закрывают натяжным полотном. Обычно коробки размещают у стены в будущем углу комнаты и отмечают на плане мебели.
Перед натяжкой полотна сфотографируйте трассировку и положение коробок. Мастер потолочник должен знать, где расположена проводка, чтобы не повредить её при креплении профиля и не просверлить случайно.
При открытой прокладке по потолку под последующую окраску используют пластиковый кабелеканал белого цвета. Его крепят параллельно стене, ориентируя горизонтально к центру комнаты. При прокладке в деревянных домах или по деревянным балкам потолка используйте только кабель ВВГнг-LS в металлической трубе или негорючей гофре. ПВС кабель по современным стандартам запрещен в скрытой проводке длиной более 15 метров.
Прокладка проводки по полу: когда её применять
Прокладка в полу актуальна при полной переделке стяжки (новостройка с черновым бетоном) или в деревянных домах с высокими полами. Главное преимущество — короткий путь кабеля и отсутствие риска повредить провод при сверлении стены. Минус — если провод повреждён под полом, придётся вскрывать стяжку.
Перед укладкой в пол рассчитайте каждую линию отдельно. Каждая розетка или группа из 2–3 розеток питается отдельным кабелем от щитка до распределительной коробки без перерывов. Соединения под полом запрещены по ПУЭ п. 1.1.24. Если нужны скрутки, их делают в пластиковой коробке размером 100×100 мм, которую оставляют над полом под съёмным плинтусом.
Кабель укладывают в двойную гофру: первый слой из жёсткой гофры (диаметр 20–25 мм), второй слой из мягкой гофры для амортизации. Перед заливкой стяжки кабель крепят к основанию пластиковыми клипсами через 30–40 см. Высота укладки — не менее 3–5 см от основания, чтобы стяжка полностью покрыла провод.
На схеме отметьте маршруты всех линий в полу, укажите глубину прокладки и расположение коробок. Сохраняйте эту схему — она пригодится при ремонте розетки или при сверлении анкеров для мебели в будущем.
Выбор кабеля и защиты
Для открытой прокладки (на стене или потолке в кабелеканале) используют ПВС или ВВГ сечением 1,5–4 мм². ПВС мягче, удобнее при монтаже, но его нельзя прокладывать скрытым способом в скважинах и трубах, так как он горит.
Для скрытой прокладки (в стенах, под полом, под потолком) только ВВГнг-LS или ВВГнг(А)-LS. Индекс «нг» означает, что оболочка не поддерживает горение, «LS» — низкое дымовыделение. Такой кабель при пожаре выделяет минимум дыма, что даёт больше времени на эвакуацию.
В гофру укладывают кабель в один слой без перегибов. Максимальное количество жил в одной гофре диаметром 20 мм — две жилы сечением 2,5 мм² или три жилы сечением 1,5 мм². Запас кабеля на концах (в коробках и распределительных узлах) составляет 30–40 см.
Защита и автоматизация по группам
Каждую групповую линию защищают автоматическим выключателем и устройством защитного отключения (УЗО) или дифавтоматом. Для розеток в ванной, кухне и наружных розеток берут УЗО номиналом 30 мА категории AC с номинальным рабочим током 16 А. Ток утечки 30 мА выбран потому, что при таком токе через тело человека вероятность фибрилляции сердца минимальна.
Линию освещения можно защитить только автоматом категории C номиналом 10 А без УЗО, если светильники закреплены неподвижно. На практике рекомендуется ставить УЗО 30 мА на все групповые линии — это дешевле и безопаснее.
На главном щитке после вводного автомата устанавливают противопожарное УЗО номиналом 100–300 мА. Оно защищает дом от утечек тока при пробое изоляции на землю. Проверяйте срабатывание всех УЗО кнопкой «Тест» один раз в месяц.
Порядок работ при монтаже в квартире
Сначала отключите квартиру от питания на главном щитке, проверьте отсутствие напряжения приборами. Затем выполняйте работы в такой последовательности: разметка трасс маркером или мелом, штробирование или крепёж кабелеканалов, укладка кабеля, крепёж распределительных коробок, соединение жил в коробках, крепёж выключателей и розеток в подрозетниках, подключение к автоматам и УЗО в щитке. Перед включением питания проверьте изоляцию кабеля мегаомметром (сопротивление изоляции должно быть не менее 0,5 МОм на участке до нагрузки).
При прокладке в газоблоке будьте осторожны с глубиной штробы — 25 мм максимум. Штробы делайте вертикально, чтобы облегчить доступ при переделке и уменьшить риск повреждения конструкций.
Электропроводка — работа, где ошибки дорого обходятся. При первом монтаже проводки пригласите электромонтёра для проверки перед закрытием в стены и перед включением питания. Затраты на проверку окупятся безопасностью и спокойствием на много лет.
