Скрытая проводка в штукатурке, гипсокартоне и полистиролбетоне отличается не только способом монтажа, но и требованиями к защите кабеля. Если вы задумали заменить линию или добавить розетку, начните с расчёта тока и отключения вводного автомата. Без проверки отсутствия напряжения двухполюсным указателем не начинайте штробление и укладку. Для бытовой сети 230 В опирайтесь на медный кабель ВВГнг-LS, автоматические выключатели категории C и УЗО 30 мА на влажные группы.
Расчёт тока, выбор кабеля и номиналов автоматов
Перед монтажом посчитайте рабочий ток каждой линии. Формула для однофазной сети выглядит так: I = P / (U × cos φ). Для нагревательных приборов без электродвигателей косинус фи принимают равным 1, поэтому ток равен мощности, поделённой на напряжение 230 В.
Для кухонной розеточной группы с чайником 2,2 кВт, микроволновкой 1,6 кВт и тостером 1,0 кВт используйте коэффициент одновременности 0,8. Расчёт: I = (2200 + 1600 + 1000) × 0,8 / 230 = 16,7 А. Такую линию защищайте автоматом C16 и прокладывайте кабелем ВВГнг-LS 3×2,5 мм2. Медная жила 2,5 мм2 в штробе под штукатуркой пропускает около 21 А при двух нагруженных жилах, поэтому запас остаётся.
Варочная панель на 7 кВт требует отдельной линии: I = 7000 / 230 = 30,4 А. Здесь нужен кабель ВВГнг-LS 3×6 мм2 и автомат C32. Освещение ведите кабелем ВВГнг-LS 3×1,5 мм2 под автомат C10, но не нагружайте линию более чем на 2,2 кВт суммарно.

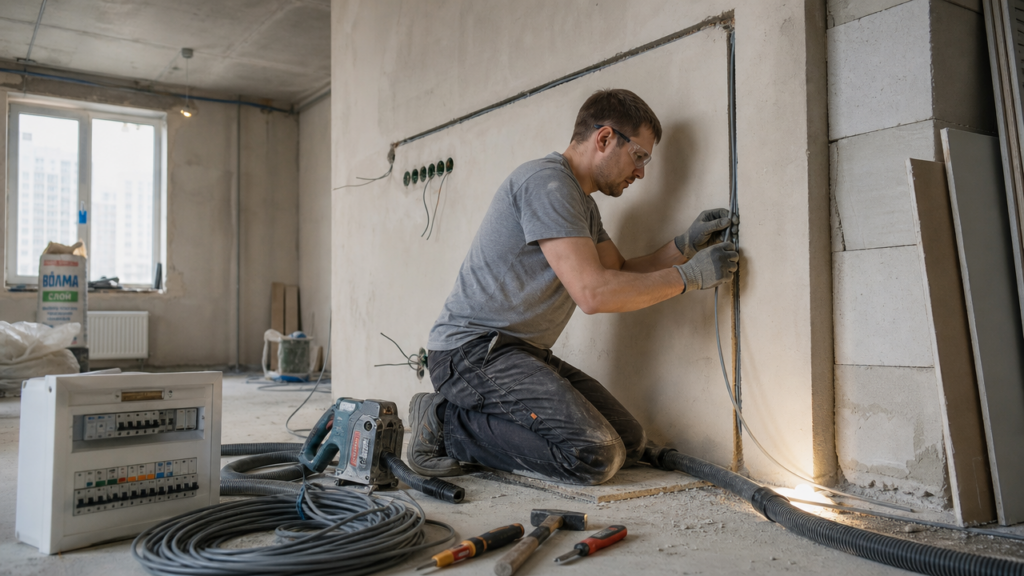

Прокладка проводки в штукатурке: штроба, укладка, заделка
Разметка и подготовка штробы
Размечайте трассу строго по горизонтали и вертикали. Повороты делайте под 90 градусов на расстоянии 150-200 мм от углов и проёмов, чтобы потом не повредить кабель при сверлении. Глубина штробы для одного кабеля ВВГнг-LS 3×2,5 мм2 обычно 20-25 мм, ширина 25-30 мм. Не штробите несущие стены без проекта, это может ослабить конструкцию.
После проходки штроборезом или перфоратором удалите пыль щёткой и обеспыльте канал. Нанесите грунтовку глубокого проникновения и дайте высохнуть 2-4 часа. Без грунтовки штукатурка плохо сцепляется с кирпичной пылью и даёт трещины.
Укладка кабеля и заделка штроб
Укладывайте ВВГнг-LS в штробу свободно, без натяжения. Крепите кабель дюбель-хомутами или алебастровыми прихватками через 300 мм. В жилых домах прокладывайте кабель в гофрированной трубе из негорючего материала. Это упрощает замену линии и снижает риск механического повреждения изоляции.
После укладки закройте канал штукатуркой. Для сухих комнат выбирайте гипсовую штукатурку с адгезией от 0,5 МПа. Для влажных зон, подвалов и наружных стен применяйте цементно-песчаный раствор M100-M150 или готовый цементный состав для влажных и несущих конструкций. Гипс набирает прочность за 7 суток, цементный состав — за 28 суток. До этого не шлифуйте и не сверлите заделанный участок.
Прокладка проводки в швах: чем замазать и почему ПВС не подходит
Межплиточный шов шириной 1,5-2 мм не рассчитан на силовой кабель. Провод ПВС 2х0,5 мм2 не проходит туда целиком из-за двойной изоляции, а после снятия внешней оболочки монтаж становится опасным: жила остаётся без защиты, что запрещено ПУЭ. Если нужно провести линию к подсветке зеркала, делайте штробу под плиткой до её монтажа и закладывайте туда ВВГнг-LS 2х1,5 мм2 с целой изоляцией.
Замазывать шов после укладки кабеля в нише можно эластичным плиточным клеем класса C2 или цементной затиркой. Для штробы под плиткой используйте тот же клей, но слоями не более 5-7 мм за один проход. Не замазывайте кабель силиконом или монтажной пеной, они дают усадку и не защищают изоляцию от механического повреждения.
Прокладка проводки в гипсокартоне
Для стен берите ГКЛ толщиной 12,5 мм, для потолков — 9,5 мм. Линии освещения пускайте ВВГнг-LS 3×1,5 мм2, розетки — ВВГнг-LS 3×2,5 мм2. В каркасных перегородках кабель протягивайте в гофре из ПВХ нг или в металлорукаве. Отверстия в профилях обрабатывайте пластиковыми втулками, чтобы острый край стали не повредил изоляцию.
Монтаж выполняйте до закрытия гипсокартоном. В распределительные коробки заводите кабель с запасом 150-200 мм. Соединения делайте только в коробках с доступом после отделки. При использовании металлического каркаса выдерживайте расстояние 100 мм от острых саморезов и не зажимайте кабель между листом и профилем.
Прокладка проводки в полистиролбетоне
Полистиролбетон горюч и при нагреве выделяет токсичные вещества. Прокладка кабеля напрямую в этом материале недопустима, как и использование пластиковой гофры. ПУЭ требует для таких оснований только цельнометаллические трубы, толщина стенки которых не менее 1,2 мм. Розетки и распаечные коробки монтируйте в металлических корпусах либо вмазывайте в слой гипсового раствора, чтобы исключить контакт пластика с полистиролбетоном.
Для линий в этом материале допускается только кабель ВВГнг-LS по ГОСТ. Запрещены марки ПВС, ШВВП и ПУНП. Соединения проводов внутри полистиролбетона недопустимы. Если в проекте есть возможность, уводите трассу в бетонную стяжку или по несгораемым железобетонным панелям, а через полистиролбетон проходите короткими отрезками в стальной трубе.
Трубу собирайте без разрывов, соединения оформляйте резьбовыми муфтами. Внутренний диаметр подбирайте так, чтобы кабель занимал не более 40% сечения трубы. Для линии 3×2,5 мм2 минимальная стальная труба с внутренним диаметром 16 мм подходит, для 3×6 мм2 берите 20 мм. После раскладки трубы закрепите их дюбель-хомутами через 500 мм.
Инструмент для скрытой проводки
Для работы подготовьте:
- штроборез или болгарку с алмазным диском для каналов;
- перфоратор с буром 6-8 мм для подрозетников;
- лазерный уровень для разметки;
- двухполюсный указатель напряжения;
- дюбель-хомуты и алебастр для фиксации кабеля;
- шпатели 40 мм и 100 мм для заделки;
- мегаомметр на 500 В для проверки изоляции.
Проверка после заделки и перед вводом в работу
Перед включением измерьте сопротивление изоляции каждой линии мегаомметром на 500 В. Нормальное значение для новой проводки — не менее 0,5 МОм между жилами и между каждой жилой и землёй. Значение ниже указывает на повреждение изоляции при затяжке кабеля или на влагу в штробе.
Проверьте срабатывание УЗО кнопкой «Тест» до подачи питания на розетки влажных зон. Делайте такую проверку раз в месяц, потому что механизм отключения может залипнуть. После штукатурных работ выдержите срок высыхания: 7 суток для гипса и 28 суток для цементного раствора, затем наносите финишную отделку.
