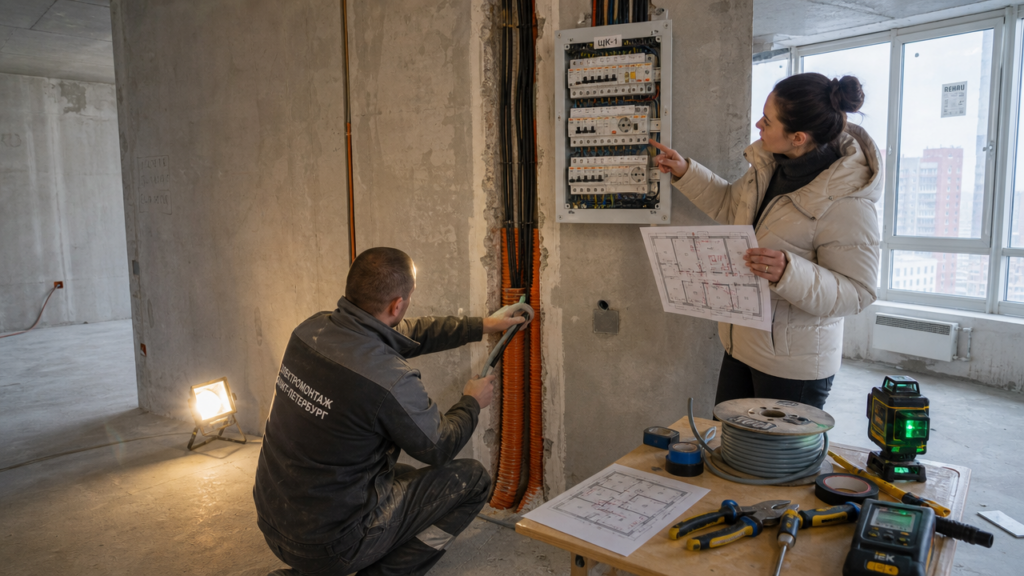

Прокладка проводки в новостройке выполняется до черновой штукатурки, иначе часть трасс придётся вести открытым способом. Застройщик передаёт квартиру либо с вводом на щиток, либо с черновой разводкой, которую вы меняете под расположение мебели. Задача состоит в том, чтобы получить сеть с разделением на группы, расчётными сечениями кабеля и защитой автоматами и УЗО. Ориентируйтесь на требования ПУЭ и ГОСТ по пожарной безопасности кабельных изделий.
Схема прокладки проводки в квартире
Прокладка новой проводки в квартире начинается с плана, на котором отмечены стационарные потребители. Для варочной панели выделяйте отдельную линию, для духового шкафа и стиральной машины также предусматривайте самостоятельные линии с подходящим сечением и защитой. Группы общего назначения ведите кабелем ВВГнг-LS 3×2,5 мм², а линию освещения — кабелем ВВГнг-LS 3×1,5 мм² с автоматом C10. При коротком замыкании в одной группе такая схема оставляет свет в комнате рабочим.
При расчёте учитывайте суммарную мощность одновременно работающих приборов. Если на кухне могут одновременно включаться чайник и микроволновая печь, закладывайте две группы питания, а не одну на все рабочие зоны. Каждая группа в такой схеме защищена отдельным автоматическим выключателем, а линии влажных зон дополнительно защищены УЗО.
Схема прокладки проводки в квартире для спальни и гостиной может иметь одну совмещённую линию питания 2,5 мм² и одну линию света 1,5 мм². Для ванной комнаты ведите отдельную линию 3×2,5 мм² под дифавтомат 16 А/30 мА, а влагозащищённую точку подключения устанавливайте с классом защиты IP44 и выше. В новостройке удобно прокладывать трассы по потолку в гофре и опускать вертикальные штробы к точкам, если стены не несущие.
Правила прокладки проводки в квартире
Для квартир используйте медные жилы. Прокладка новой проводки в квартире выполняется кабелем с индексом нг-LS: ВВГнг-LS или NYM; ПВС применяйте только для временных подключений и удлинителей, а не для стационарных трасс. Для групповых линий освещения используют сечение 1,5 мм², для линий питания — 2,5 мм², для электроплиты или проточного водонагревателя — от 4 до 6 мм².
При расчёте сечения учитывайте ток нагрузки и способ прокладки. Если расчётное значение превышает 2,5 мм², выбирайте ближайшее большее стандартное сечение либо разделяйте нагрузку на несколько линий. Штробы для кабеля делайте с учётом его размеров, а горизонтальные участки не прокладывайте в несущих стенах без согласования с управляющей компанией. Скрытую прокладку выполняйте в штробах или трубах, открытую — в кабель-каналах.
Кабель в штробе фиксируйте креплениями, повороты выполняйте плавно. Соединения жил делайте только в распределительных коробках с помощью сертифицированных клемм или опрессовки гильзами; скрутка не допускается. Точки подключения в жилых комнатах монтируют на высоте около 300 мм от уровня чистого пола, выключатели — около 900 мм от пола.
В ванной используйте влагозащищённые точки подключения с защитой IP44 и выше и подключайте линию через УЗО 30 мА. Заземляющий проводник PE во всех линиях должен иметь то же сечение, что и фазный, для кабеля до 16 мм².
Не начинайте монтаж без проверки отключённого напряжения. Работа под напряжением в распределительном щите запрещена даже при замене одной точки подключения. Отключите вводной автомат, проверьте индикатором отсутствие фазы и повесьте предупреждающую табличку на щит.
Пошаговая инструкция прокладки новой проводки в квартире
- Разметка. Используйте лазерный уровень и рулетку. Отметьте центры монтажных коробок с учётом чистового пола: точки подключения — около 300 мм, выключатели — около 900 мм. Нанесите горизонтальные линии кабельных трасс и вертикальные спуски под прямым углом.
- Штробление и ниши. Перфоратором просверлите отверстия по контуру ниш, затем подготовьте места под монтажные коробки. Штроборезом сделайте борозды с учётом диаметра кабеля, не затрагивая арматуру в несущих стенах. Прокладка проводки в новостройке по полу выполняется в гофре ПВХ с заливкой стяжкой, если вы не хотите резать стены.
- Укладка кабеля. Протяните кабель ВВГнг-LS 3×1,5 мм² для света, 3×2,5 мм² для групп питания и кабель сечением 4–6 мм² для мощных приборов. Фиксируйте кабель в штробе, оставляйте запас для подключения в монтажных коробках и щите. Маркируйте оба конца кабеля биркой с номером группы.
- Сборка щита и коробок. Подключение выполняйте в монтажных и распределительных коробках через сертифицированные клеммы или опрессовку. В щите установите вводной автомат, УЗО для групп влажных зон, автоматы для линий питания и автомат для освещения. Ноль и землю разводите по отдельным шинам, PE-шина должна быть соединена с заземляющим проводником вводного кабеля.
- Проверка и включение. До закрытия штроб подайте напряжение после проверки изоляции мегаомметром. Сопротивление изоляции должно соответствовать требованиям действующих норм. Нажмите кнопку «Тест» на каждом УЗО: прибор должен отключиться. Только после этого заделывайте борозды штукатуркой.
После проверки составьте однолинейную схему щита и наклейте её на дверцу. Укажите группу, сечение кабеля и номинал автомата. Такая схема пригодится при ремонте и при обращении в управляющую компанию. Прокладка проводки в квартире, выполненная до штукатурки, закрывается отделкой, поэтому все изменения после начала малярных работ обходятся дороже.
