Когда нужно подключить четыре бытовых прибора в одном месте, а скрытой проводки нет, подходит четырехместный блок открытой установки. Это накладная модель на 4 гнезда с заземлением, защитными шторками, винтовыми зажимами и номиналом 16 А при 250 В. Выбор конкретного изделия не отменяет расчёта сечения кабеля, номинала автомата и проверки цепи после монтажа. Ниже описан порядок работ для сухого помещения, новой медной проводки и напряжения 230 В.
1. Параметры блока и реальная нагрузка
Четырехместный блок открытой установки имеет один общий ввод на 4 гнезда. Весь ток проходит через один вводной контакт, поэтому складывать 4 раза по 16 А нельзя. Предельная мощность на один такой блок при напряжении 230 В:
P = U × I = 230 В × 16 А = 3680 Вт
К блоку можно подключить утюг мощностью 2200 Вт и настольную лампу 60 Вт, суммарно 2260 Вт. Два обогревателя по 2000 Вт подключать нельзя: 4000 Вт больше 3680 Вт.
Защитные шторки закрывают контакты фазы и нуля, пока в отверстия не вставлены оба штыря вилки. Шторки защищают детей, но не заменяют УЗО. Корпус IP20 разрешает установку в сухих отапливаемых помещениях. Для ванной, сырого подвала или улицы выбирайте модификацию с крышкой и степенью защиты IP44.
Диапазон для белой модели — 669–786 рублей. Гарантия на изделие — 5 лет, материал корпуса не содержит галогенов и соответствует RoHS. Модель рассчитана на винтовое крепление к стене, кабель зажимается винтовыми клеммами.
2. Расчёт кабеля и автоматического выключателя
Для четырехместного блока ведите отдельную групповую линию от щитка. Ток рассчитывают по формуле:
I = P / U
Для нагрузки 3,0 кВт ток составит 3000 / 230 = 13,0 А. Кабель ВВГнг-LS сечением 3×2,5 мм² при открытой прокладке по ПУЭ держит около 27 А при трёх нагруженных медных жилах. Для защиты линии применяйте автоматический выключатель категории C номиналом 16 А. Он ограничит ток группы на уровне 16 А и защитит кабель сечением 2,5 мм².
Если длина трассы от щитка до блока превышает 30 м, проверяйте потерю напряжения. Для медной жилы сечением 2,5 мм² при токе 16 А и длине 30 м:
ΔU% = (2 × 16 А × 30 м × 0,0175 Ом·мм²/м) / (2,5 мм² × 230 В) × 100 % ≈ 2,9 %
Потеря 2,9 % ниже указанного предела в 5 %, поэтому запас по напряжению сохраняется. При длине 50 м потеря составит около 4,9 %, и запас будет минимальным.
Для влажных помещений, подвалов и наружных участков на эту линию ставьте УЗО номиналом 25 А с током утечки 30 мА. Удобнее дифавтомат C16 с током утечки 30 мА: он объединяет автомат и УЗО в одном модуле. Для стиральных машин и современной техники с инверторным приводом выбирайте УЗО типа A, а не только AC.
3. Подготовка места и отключение питания
Перед монтажом отключите вводной или групповой автомат в щитке. Повесьте на щиток табличку «Не включать, работают люди». Проверьте отсутствие напряжения двухполюсным указателем или мультиметром на концах кабеля: между фазой и нулём, фазой и землёй, нулём и землёй.
Накладной блок крепите на высоте 300–1000 мм от пола. Для мастерской удобнее высота 900 мм: шнуры приборов не касаются пола, к блоку есть доступ. На кухне не ставьте его над мойкой и над плитой, расстояние до газовой трубы держите не менее 0,5 м.
Для монтажа потребуются:
- перфоратор с буром 6 мм,
- отвёртка PH2,
- канцелярский нож,
- уровень 400 мм,
- карандаш,
- дюбели 6×30 мм,
- шурупы 4×35 мм,
- мультиметр.
4. Монтаж четырехместного блока открытой установки
- Разберите корпус: отстегните лицевую панель или выкрутите крепёжный винт, снимите верхнюю крышку.
- Приложите основание к поверхности, выставьте уровень и отметьте карандашом точки крепления.
- Просверлите отверстия буром 6 мм на глубину 35–40 мм, вставьте дюбели.
- Заведите кабель ВВГнг-LS в кабельный ввод основания. Снимите внешнюю оболочку на длину 50–60 мм, не повреждая изоляцию жил.
- Зачистите концы жил на 11–12 мм. При использовании гибкого многопроволочного провода опрессуйте концы наконечниками НШВИ 2,5–8.
- Подключите фазную жилу в клемму L, нулевую синюю жилу в клемму N, жёлто-зелёную жилу в клемму заземления. Затяните винты с усилием около 0,5 Н·м, через 5 минут подтяните ещё раз.
- Закрепите основание на дюбелях. Убедитесь, что корпус не деформирован и кабель не пережат.
- Установите лицевую панель и проверьте, что защитные шторки двигаются без заеданий.
Гнёзда внутри блока соединены заводскими шинами, поэтому перемычки между ними ставить не нужно. Не подключайте алюминиевую жилу в латунную винтовую клемму без переходника: алюминий течёт под давлением, контакт ослабевает и греется.
5. Проверка изоляции и цепи заземления
После монтажа прозвоните линию мультиметром в режиме измерения сопротивления. Между рабочим нулём и защитным проводником на отключённой линии сопротивление должно быть бесконечным. Между PE-контактом блока и PE-шиной щитка сопротивление должно быть не больше 1 Ом для групповой линии длиной до 50 м.
Изоляцию проверяйте мегаомметром на 500 В. Для новой линии сопротивление между жилами и землёй должно быть не менее 1 МОм. Для сети TN-S или TN-C-S напряжение между N и PE при включённой нагрузке не должно превышать 2 В.

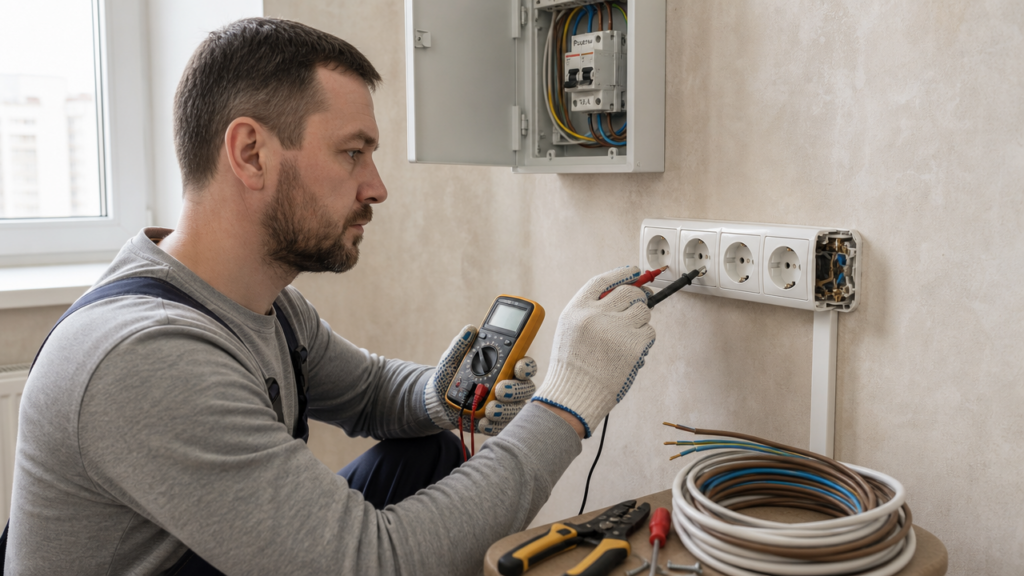

После проверки включите автомат C16. Измерьте мультиметром напряжение между фазой и нулём: норма 220–230 В. Между фазой и заземлением также должно быть 220–230 В. Нажмите кнопку «Тест» на УЗО или дифавтомате: устройство должно отключить линию за время не более 300 мс при токе утечки 30 мА.
6. Правила безопасной эксплуатации
Суммарная мощность приборов на одном четырехместном блоке не должна превышать 3680 Вт. При работе обогревателя или масляного радиатора дольше 2 часов держите ток не выше 13 А, это около 3000 Вт. Вилка и блок после 20 минут работы под нагрузкой не должны нагреваться выше 60 °C. Нагрев выше этой температуры указывает на плохой контакт или слабую затяжку винта.
Не подключайте через тройники ещё четыре прибора в каждое гнездо. Это превращает один блок в сборку на 10–16 потребителей и перегружает общий вводной контакт 16 А. Мощные стационарные приборы ведите отдельными линиями: варочная панель 7 кВт требует кабель 6 мм² и автомат 32 А, водонагреватель 2 кВт подключайте кабелем 2,5 мм² с автоматом C16.
Раз в месяц проверяйте УЗО кнопкой «Тест». Если крышка или защитная шторка повреждены, замените блок. Открытая проводка на деревянной стене должна идти в негорючем кабель-канале или металлической трубе, а не просто по обоям или по дереву.
7. Частые ошибки
Первая ошибка: зажим изоляции вместо жилы. Изоляция попадает под винт, контакт сначала работает, затем греется. Вторая ошибка: подключение четырехместного блока к шлейфу кухонной линии из 8–10 устройств. При суммарной нагрузке 5–6 кВт автомат может не отключиться, но контакт подгорит. Третья ошибка: установка IP20 в сыром помещении. Конденсат на контактах даёт ток утечки и коррозию.
Если после монтажа блок нагревается или пахнет горелым пластиком, отключите линию и вызовите электромонтажника с группой по электробезопасности не ниже III. Работа с группой без снятого напряжения опасна даже при выключенном выключателе: в распаечную коробку или подрозетник может приходить фаза другой линии.
