Прокладка проводки от щитка для освещения и установки светильников требует расчёта нагрузки, правильного выбора кабеля и соблюдения правил безопасности. Линию освещения ведут от группового автомата в щитке к точкам подключения. До начала работ составьте схему с расположением светильников, выключателей, распределительных коробок и маршрутов кабеля. При строительстве или капитальном ремонте проект электропроводки обязателен.
Расчёт осветительной нагрузки и выбор автомата
При расчёте учитывайте мощность всех светильников, которые будут подключены к линии. Полученные данные помогают выбрать кабель и защитную аппаратуру с учётом предполагаемой нагрузки. Осветительную сеть выделяйте в отдельную группу: при неисправности одной линии остальные участки электроснабжения сохранят работоспособность.
Номинал автомата и параметры защиты подбирайте по проекту. Если расчёт вызывает сомнения, поручите его специалисту. Ошибки на этом этапе могут привести к перегреву проводников и повреждению изоляции.
Выбор кабеля для прокладки проводки освещения
Для стационарной прокладки от щитка до распределительных коробок используйте трёхжильный медный кабель ВВГ сечением 1,5 мм². Три жилы нужны для фазы, нулевого рабочего проводника и заземления.
Силовые и осветительные линии не смешивайте без проекта. Старые провода и тонкие шнуры для новой линии не подходят: перед монтажом оцените состояние существующей сети и щитка. Материалы должны соответствовать нагрузке и условиям прокладки.
Прокладка проводки от щитка до распределительных коробок
Линию освещения ведите от отдельного автомата в щитке к распределительной коробке, а затем к точкам подключения. Каждое соединение выполняйте внутри коробки с помощью подходящих соединительных устройств или опрессовки. Скрутка, закрытая одной изолентой, не обеспечивает надёжного соединения.

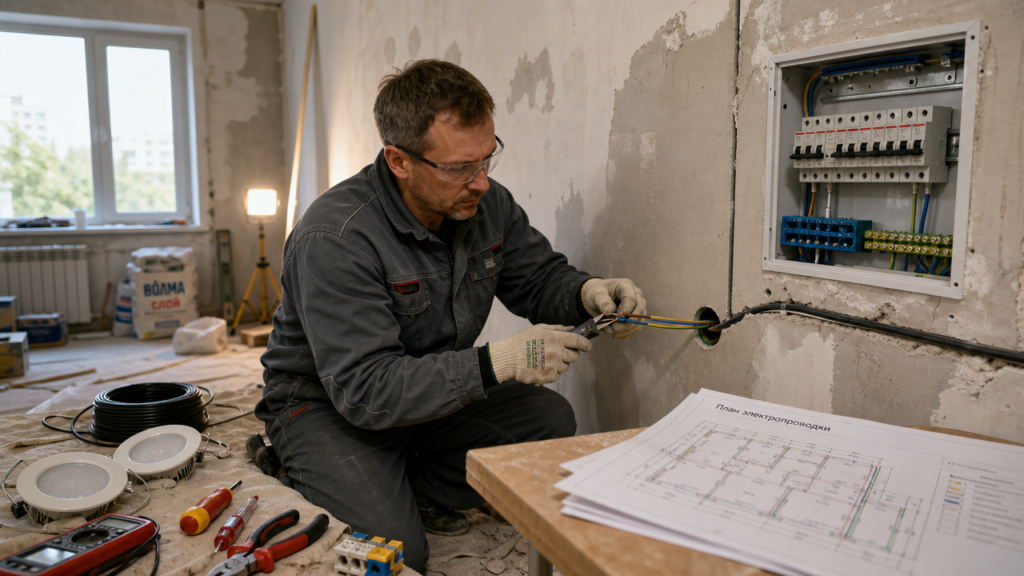

В щитке фазный провод подключайте к автомату, нулевой — к нулевой шине, заземляющий — к шине PE. Устройство защитного отключения и другие аппараты защиты подбирайте по проекту. Не прячьте провода за элементами щита и не стягивайте их так, чтобы перекрыть доступ к соединениям: это усложняет обслуживание и ремонт.
Прокладка проводки под монтаж светильников
До установки светильников выведите кабель в каждой точке с запасом, достаточным для подключения. Перед монтажом согласуйте расположение закладных элементов с конструкцией потолка, чтобы крепёж не повредил изоляцию.
Скрытую проводку прокладывайте строго горизонтально или вертикально. Трассу размещайте на расстоянии около 15 см от потолка и плинтуса; возле балок выдерживайте расстояние 5–10 см. Несущие стены штробить нельзя. Сохраните схему или нанесите маршрут на план помещения, чтобы не повредить кабель при последующем ремонте.
Кабель укладывайте без натяжения и фиксируйте скобами. При прокладке под полом используйте гофрированные трубы, соединяйте их хомутами и защищайте линию от механических повреждений.
Установка выключателей и подключение светильников
Выключатель должен разрывать фазный провод. Нулевой провод прокладывайте напрямую к светильнику, а заземляющий подключайте к его корпусу, если такая клемма предусмотрена. Подключение выполняйте через распределительную коробку.
Перед работой отключите автомат и проверьте отсутствие напряжения. Не ограничивайтесь положением рычага: измерьте напряжение прибором на контактах щита, в распределительной коробке и в точке подключения светильника.
Проверка линии освещения и ввод в эксплуатацию
После монтажа проверьте целостность цепей, качество соединений и состояние изоляции. Для проверки можно использовать мультиметр при полностью отключённом напряжении. Измерения сопротивления изоляции выполняют специальным прибором.
После проверки поочерёдно включите защитную аппаратуру и каждый светильник. Устройство защитного отключения проверяйте встроенной кнопкой, если она предусмотрена конструкцией. При обнаружении нагрева, запаха, искрения или срабатывания защиты немедленно отключите линию и устраните причину.
Типичные ошибки при прокладке проводки освещения
К опасным ошибкам относятся использование старых проводов, выбор кабеля без учёта нагрузки, отсутствие заземления и смешивание силовых и осветительных линий без проекта. Ненадёжные соединения в коробках со временем нагреваются и могут повредить изоляцию.
Не прокладывайте кабель диагонально по стене. Горизонтальные и вертикальные маршруты проще найти при сверлении и ремонте. Не закрывайте соединения штукатуркой без распределительной коробки и не оставляйте доступ к щиту и местам соединений заблокированным.
Все работы по прокладке проводки освещения выполняйте при снятом напряжении с проверкой его отсутствия на контактах щита и в каждой распределительной коробке. Если вы не уверены в расчёте или состоянии сети, поручите монтаж квалифицированному электромонтажнику.
