Замена розетки в старом фонде не ограничивается снятием лицевой панели. Советский металлический подрозетник может не совпадать с современным механизмом по крепёжным точкам, а старые распорные лапки со временем ослабевают. Ниже приведён порядок замены розетки: от отключения линии до проверки её работы.
Что проверить до начала работ
Перед демонтажем отключите автомат группы, к которой подключена розетка. Если отдельной защиты нет, отключите вводной автомат или выверните пробки. После этого проверьте отсутствие напряжения индикаторной отвёрткой в обоих гнёздах.
Осмотрите провода и запомните схему подключения. Обычно фаза имеет коричневую или чёрную изоляцию, ноль — синюю, защитный проводник — жёлто-зелёную. В старых двухпроводных линиях цветовая маркировка может отсутствовать, поэтому перед отключением проводов сфотографируйте их расположение.
Не соединяйте защитный контакт розетки с нулём внутри механизма. Если в линии нет защитного проводника, металлический стакан не заменяет заземление.
Выбор способа установки
Пластиковый подрозетник в старом металлическом стакане
Если металлический стакан сохранился, вставьте в него пластиковый подрозетник. При необходимости подрежьте его заднюю часть, чтобы провода не мешали посадке. Если пластиковый элемент входит свободно, закрепите его саморезами через стенку металлического стакана. Следите, чтобы крепёж не повредил проводку.
Пластиковый подрозетник создаёт ровную основу для современной розетки и позволяет закрепить механизм винтами через штатные отверстия. Такой способ помогает обойтись без выбивания старого стакана и лишнего мусора.
Полная замена металлического стакана
Если старый стакан разбит, расшатан или держится в осыпающейся штукатурке, его можно заменить пластиковым подрозетником. Перед работой отключите линию, отведите провода в сторону и аккуратно очистите посадочное место. Новый подрозетник закрепите в стене подходящим способом, затем дождитесь надёжной фиксации.
Если подрозетник больше отверстия или основание непрочное, розетку можно закрепить дюбелями в бетоне либо саморезами в гипсокартоне. Крепление должно удерживать механизм без заметного люфта.
Инструмент и материалы
Для замены понадобятся:
- индикаторная отвёртка;
- диэлектрические отвёртки;
- нож или инструмент для зачистки проводов;
- пластиковый подрозетник;
- саморезы или другой крепёж по материалу стены;
- клеммы с пастой для соединения алюминиевых и медных проводников;
- медные перемычки;
- уровень;
- материал для фиксации подрозетника в стене, если это необходимо.
Демонтаж старой розетки
- Открутите центральный винт и снимите лицевую панель.
- Ослабьте боковые распорные винты.
- Осторожно выньте механизм из металлического стакана.
- Сфотографируйте схему подключения, если этого не сделали заранее.
- Открутите клеммные винты и отсоедините провода.
- Очистите место установки от пыли и осыпавшейся штукатурки.
Не тяните за старые алюминиевые провода: они могут сломаться при перегибе. Если жила повреждена, удалите слабый участок и подготовьте оставшуюся часть для подключения.
Подготовка проводов и подключение
Зачистите провода примерно на 8–10 мм. Алюминиевые жилы не соединяйте напрямую с медными: используйте подходящие клеммы с пастой и медные перемычки. Клеммы затяните, а затем проверьте, что провода держатся прочно и не выходят при лёгком движении.
Подключите проводники к соответствующим контактам розетки: фазу — к контакту L, ноль — к N, защитный проводник — к PE. Если защитного проводника в старой линии нет, не соединяйте контакт PE с нулевым проводом.
Для обычной розеточной линии выбирайте розетку на 16 А. Перед подключением убедитесь, что изоляция не повреждена, а оголённые участки не выступают за пределы клемм.

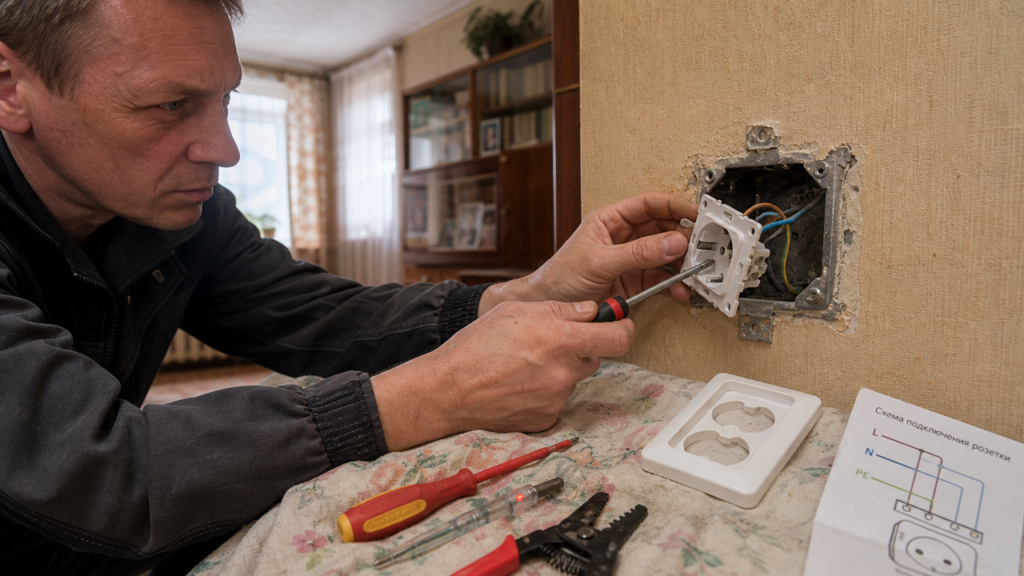

Крепление розетки в пластиковом подрозетнике
Вставьте механизм в пластиковый подрозетник и уложите провода так, чтобы они не попадали под крепёжные винты и не зажимались краями корпуса. Выровняйте розетку по уровню.
Закрепите механизм винтами через штатные отверстия подрозетника. Затягивайте их поочерёдно, без чрезмерного усилия. Не используйте распорные лапки как единственный способ крепления в старом металлическом стакане: со временем они могут ослабнуть, а розетка начнёт выпадать из стены.
Установите лицевую панель и затяните её винт. Она должна прилегать к стене без заметного перекоса.
Проверка после монтажа
Включите автомат и проверьте работу розетки. При первых признаках нагрева, искрения, запаха или люфта снова отключите автомат и осмотрите соединения.
Если автомат срабатывает после включения, не включайте его повторно. Отключите линию и проверьте, нет ли замыкания или повреждённой изоляции. При неисправности старой проводки замену и проверку должен выполнить специалист.
Частые ошибки
- соединение алюминия и меди напрямую;
- использование ослабленных распорных лапок как единственного крепления;
- монтаж без пластикового подрозетника в нестабильный металлический стакан;
- установка розетки без предварительной проверки отсутствия напряжения;
- соединение защитного контакта с нулём при отсутствии отдельного защитного проводника;
- чрезмерное усилие при затяжке винтов;
- оставленные без защиты или плохо зажатые оголённые жилы.
