Установка розетки для электрического духового шкафа начинается с расчёта, а не со сверления стены. Большинство встраиваемых моделей имеют мощность от 2,0 до 3,5 кВт, поэтому им нужна отдельная трёхпроводная линия от щита. Поисковый запрос «смотреть установку розеток для электрического духового шкафа» часто ведёт к роликам с уже готовой нишей, где не показаны номиналы автоматов и сечение кабеля. Сверяйте любые видео с цифрами из этой инструкции.
Требования к электросети духового шкафа
Сначала посчитайте ток по формуле I = P / U. Для шкафа на 3,5 кВт при напряжении 230 В расчёт выглядит так: I = 3500 / 230 = 15,2 А. Это значение определяет сечение кабеля и номинал защиты.
Для нагрузки до 3,5 кВт прокладывайте медный кабель ВВГнг-LS 3×2,5 мм2. Три одножильные медные жилы сечением 2,5 мм2 в трубе или штробе держат длительный ток около 21 А, поэтому запас остаётся. Автомат берите на 16 А с характеристикой C по ГОСТ IEC 60898-1. Розетка должна быть рассчитана на 16 А и иметь заземляющий контакт. Встраиваемый духовой шкаф на 2,0 кВт также подключайте через линию 2,5 мм2 и автомат C16: это не избыточность, а возможность безопасной замены прибора на более мощную модель.
Если мощность духового шкафа находится в пределах от 3,5 до 5,0 кВт, ток составит I = 5000 / 230 = 21,7 А. Кабель 2,5 мм2 в закрытой прокладке работает на пределе. Для такого прибора ведите линию ВВГнг-LS 3×4 мм2, ставьте автомат C20 или C25. Розетку 16 А не применяйте: используйте клеммную коробку с винтовым соединением или разъём на 32 А с закрытыми токоведущими частями.
Защита от утечек обязательна. Установите УЗО на 25 А с током срабатывания 30 мА типа A или дифавтомат C16 30 мА. Тип A выбирают из-за импульсных блоков управления в духовом шкафу: они могут давать постоянную составляющую тока утечки, которую УЗО типа AC не распознает. Кнопку «Тест» проверяйте раз в месяц, механизм отключения со временем залипает.
Не подключайте духовой шкаф и варочную панель через одну линию, если суммарная мощность превышает 3,5 кВт. Для панели на 7 кВт требуется кабель 6 мм2 и автомат 32 А, для духового шкафа на 3 кВт — своя линия 2,5 мм2 и автомат 16 А.
В квартире со старой двухпроводной сетью TN-C заземляющий контакт нельзя соединять с рабочим нулём в подрозетнике. Такое зануление опасно: при обрыве нуля корпус духового шкафа окажется под напряжением 230 В. Если в щите нет шины PE, вызовите электромонтажную организацию для реконструкции ввода.
Выбор места для розетки
Розетку не ставят за встроенным корпусом. Задняя стенка духового шкафа при длительной готовке нагревается, а вилку невозможно вынуть без сдвига прибора. Точку выводят в соседний шкаф кухонного гарнитура или на боковую стену на высоте 250–400 мм от чистового пола. Такое расположение позволяет отключить прибор одной рукой и не пересекается с зоной горячего воздуха.
От мойки выдерживайте минимум 60 см по горизонтали, от газовой трубы — минимум 50 см по ПУЭ 7.1.50. Если розетка попадает в зону брызг или находится в шкафу под мойкой, берите модель IP44 с крышкой. В сухом шкафу достаточно IP20. Цокольный монтаж допускается, но только при свободном доступе без съёма фасада и при защите от протечек.
Необходимый инструмент и материалы
- Штроборез или перфоратор с пикой для канала
- Коронка 68 мм и бур 6 мм
- Уровень, рулетка, карандаш
- Индикаторная отвёртка и мультиметр
- Стриппер или нож с пяткой для снятия изоляции
- Шпатель, алебастр, гофра ПВХ 16 мм, подрозетник 68 мм

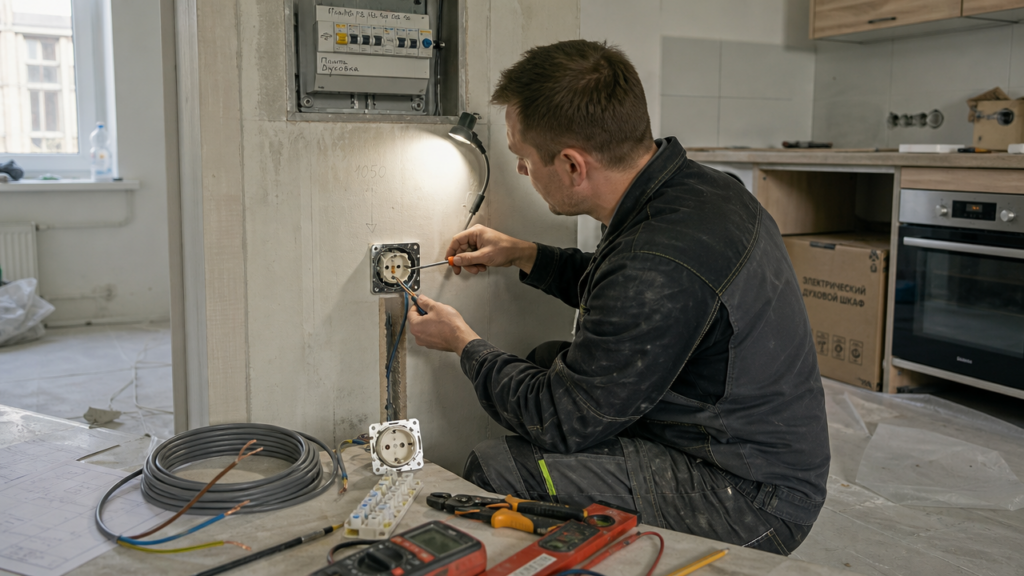

Пошаговая установка розетки
- Обесточьте линию. Отключите вводной автомат в щите. Проверьте индикаторной отвёрткой на отходящих клеммах и кабеле в подрозетнике, что потенциал исчез. Работайте с сухими руками, на пол постелите диэлектрический коврик.
- Проложите кабель. Штробу от щита до подрозетника делайте глубиной 20–30 мм. Внутрь уложите гофру ПВХ диаметром 16 мм и кабель ВВГнг-LS 3×2,5 мм2. Не прокладывайте кабель в одной штробе с газовой трубой. В подрозетнике оставьте запас 150–200 мм, чтобы переподключить розетку без наращивания.
- Установите подрозетник. Зафиксируйте коробку диаметром 68 мм на гипсовую смесь. Утопите её заподлицо с черновой стеной, проверьте вертикаль и горизонталь. Если коробка уйдёт вглубь на 5 мм, винты механизма не достанут до неё.
- Зачистите и подключите жилы. Снимите внешнюю оболочку кабеля на 60–70 мм, с жил изоляцию на 10–12 мм. Подключите L к фазной клемме, N — к нулевой, PE — к заземляющему контакту. Если применяете гибкий ПВС для короткого участка, обожмите многопроволочные жилы наконечниками НШВИ, иначе винт раздавит медь.
- Соберите механизм. Установите суппорт в подрозетник, затяните распорные лапки или винты. Не перетягивайте крепёж: тонкий суппорт из карболита трескается. Установите лицевую панель.
- Включите и проверьте. Включите автомат и УЗО. Мультиметром проверьте напряжение между L и N: должно быть 220–230 В. Между L и PE также должно быть около 230 В, между N и PE — не более 2–3 В. Нажмите кнопку «Тест» на УЗО или дифавтомате: устройство обязано отключиться без задержки.
Подключение духового шкафа под нагрузкой
Перед включением шкафа проверьте схему в его клеммной коробке. Для сети 230 В перемычка должна стоять по схеме 1N, а не 3. Подключите гибкий кабель ПВС 3×2,5 для мощности до 3,5 кВт. Затягивайте клеммы с моментом примерно 1,2 Н·м. После монтажа прогрейте пустой духовой шкаф 30 минут при 200 °C. Через 20 минут выключите прибор и проверьте вилку и розетку: при заметном нагреве отключите питание и проверьте контактные соединения.
Клещи на фазном проводе при мощности 3,5 кВт должны показать около 15 А. Если ток выше 16 А без других потребителей, проверьте заводскую схему подключения шкафа. Рабочая итоговая конфигурация для шкафа до 3,5 кВт: линия 3x2,5 ВВГнг-LS, автомат C16, УЗО 25 А 30 мА типа A, розетка 16 А с заземлением.
