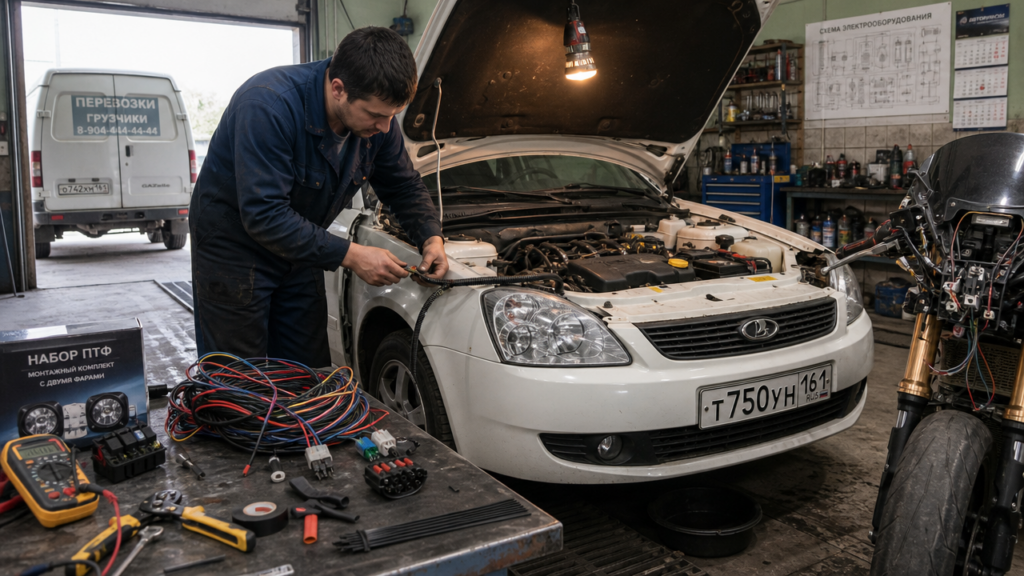

Прокладка электропроводки в автомобиле требует учёта вибрации, перепадов температуры, влаги и дорожных реагентов. При работе с цепями на 12 или 24 В важно правильно подобрать сечение провода, защитить линию предохранителем и надёжно закрепить жгут.
Ниже собраны практические рекомендации для нескольких типовых задач: замены моторного жгута на коммерческом автомобиле с бензиновым двигателем, подключения разъёма прицепа, установки противотуманных фар на легковом автомобиле и ремонта проводки спортивного мотоцикла.
Выбор провода и защита по току
Для автомобильных цепей используют медный многопроволочный провод с прочной изоляцией. Сечение выбирают по рабочему току и длине линии. Для цепей противотуманных фар источник рекомендует провод не тоньше 0,75 мм²; при увеличенной нагрузке и длинной трассе лучше использовать 1,5 мм².
Предохранитель устанавливают на защищаемом участке как можно ближе к источнику питания. Его номинал не должен превышать допустимый ток провода. При токе одной противотуманной фары около 4,5 А отдельный предохранитель на 10 А для каждой фары считается подходящим вариантом. Тонкие провода и самодельные перемычки вместо предохранителей использовать нельзя.
Перед началом работы отключите минусовую клемму аккумулятора. Соединения в моторном отсеке и под днищем защищайте от влаги, а жгут закрепляйте так, чтобы он не касался острых кромок, горячих деталей и подвижных элементов.
Замена моторного жгута
На коммерческом автомобиле с бензиновым двигателем соответствующей модификации применяется жгут моторного отсека с артикулом 2705.3724012-21. Перед заменой сфотографируйте расположение разъёмов и уложите новый жгут по прежней трассе.
Основные участки риска — места рядом с впускным коллектором, разъёмы в моторном отсеке и точки соединения с массой. При обнаружении повреждённой изоляции, окисления или следов влаги сначала устраните причину повреждения, а затем замените или восстановите участок жгута подходящим способом.
Последовательность работ:
- отключите минусовую клемму аккумулятора;
- промаркируйте разъёмы перед снятием;
- отсоедините жгут от датчиков и исполнительных устройств;
- снимите старые крепления, не повреждая соседние провода;
- проложите новый жгут по штатной трассе;
- закрепите его вдали от горячих и острых деталей;
- после сборки проверьте питание, массу и работу двигателя.
Для диагностики используйте мультиметр. Особое внимание уделите цепям питания и заземления, а также разъёмам, расположенным в зоне возможного попадания влаги.
Подключение разъёма прицепа
Для подключения разъёма прицепа снимите обшивку багажного отделения и отключите фишку заднего фонаря. Дублирующий разъём подключите к штатной колодке: заводской провод должен идти к фонарю, а дополнительный отвод — к разъёму прицепа.
Провода протяните через штатные отверстия кузова. На правой стороне соедините цепь с массой и загерметизируйте ввод. Жгут закрепите штатными креплениями или пластиковыми стяжками, чтобы он не провисал и не касался выхлопной системы.
После монтажа проверьте работу габаритных огней, стоп-сигналов и указателей поворота. Перед проверкой убедитесь, что все соединения защищены от воды.
Сцепное устройство рассчитано на вертикальную нагрузку 75 кг и тяговую нагрузку 1500 кг; масса монтажного комплекта составляет 16,5 кг. Эти значения относятся к указанной в источнике конструкции и не заменяют требования документации конкретного автомобиля и прицепа.
Установка противотуманных фар
Для монтажа понадобятся комплект фар, головка на 10, бита T20, отвёртка, изолента и инструмент для снятия креплений. Перед началом проверьте состояние проводки и отключите аккумулятор.
Сначала снимите крепления переднего бампера: саморезы, болты и клипсы. Пластиковые накладки можно предварительно прогреть феном, чтобы снизить риск повреждения крепёжных элементов. После снятия бампера демонтируйте штатные заглушки, установите облицовки и закрепите противотуманные фары.
Провод прокладывайте вдали от острых кромок и горячих деталей. Для обычных ламп используйте провод сечением не менее 0,75 мм², а при повышенной мощности нагрузки — 1,5 мм². Установка через реле и отдельный предохранитель надёжнее прямого подключения к цепи габаритных огней.
Питание управляющей цепи реле можно взять от габаритных огней, а силовую цепь фар проложить через предохранитель. После сборки проверьте включение фар вместе с габаритами и убедитесь, что соединения не нагреваются.
Монтаж на автомобиле без штатной подготовки
Если автомобиль не оснащён подготовкой под противотуманные фары, потребуется монтажный набор с проводкой, кнопкой, реле, предохранителем и крепёжными скобами. Для штатных ламп мощностью 55 Вт рекомендуется провод сечением не менее 0,75 мм².
Кнопку устанавливают в предусмотренное свободное место, если оно есть. Массовые провода подключают к очищенной металлической точке кузова и после проверки защищают соединение от коррозии. Работу фар проверяют при включённых габаритах.
При отсутствии опыта монтаж лучше поручить специалисту: ошибки в подключении могут привести к перегреву провода или повреждению штатной электросистемы.
Ремонт проводки спортивного мотоцикла
Для спортивного мотоцикла выпуска 1993–2023 годов в каталогах запчастей встречаются жгуты, колёса, тормозные детали, радиаторы, фары и другие элементы. При ремонте проводки сначала снимите элементы, закрывающие жгут, и сфотографируйте расположение разъёмов.
Проверьте участки возле рамы, бака и облицовки: там изоляция может перетираться, а контакты — окисляться. Повреждённые разъёмы и клеммы заменяйте совместимыми деталями. После укладки жгута убедитесь, что он не натянут, не зажат креплениями и не касается движущихся частей.
Завершив ремонт, проверьте зарядку аккумулятора, работу фар и отсутствие нагрева соединений. При нестабильном напряжении сначала проверяют массу, силовые контакты и состояние разъёмов.
Проверка готовой линии
После любой прокладки включите нагрузку и осмотрите места соединений. Нагрев, запах изоляции, мерцание фар или нестабильная работа реле указывают на плохой контакт, недостаточное сечение или ошибку в подключении.
Проверьте целостность изоляции мультиметром, наличие массы и работу предохранителя. Перед окончательной сборкой убедитесь, что жгут закреплён, вводы загерметизированы, а провода не соприкасаются с горячими и острыми деталями.
