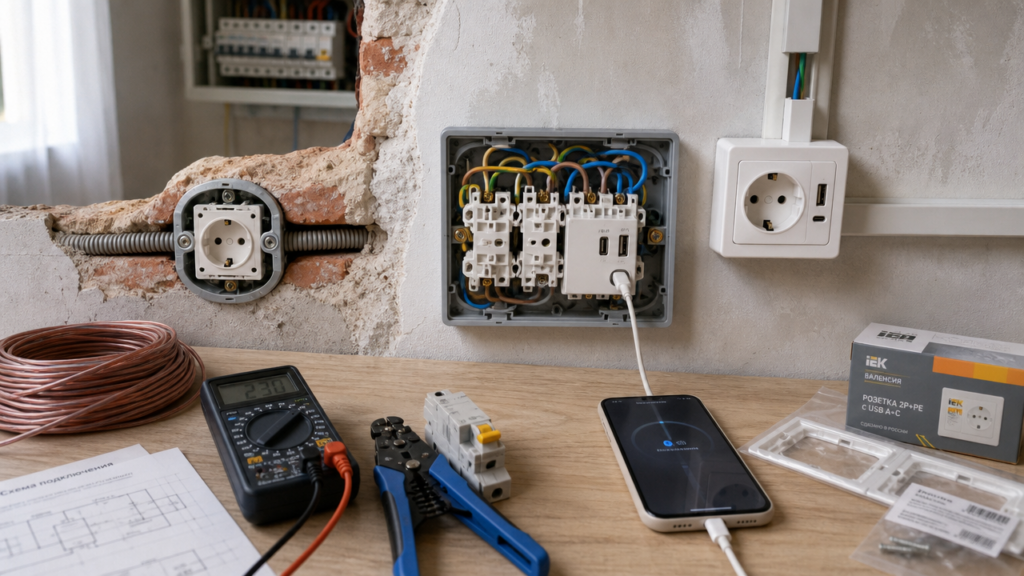

Выбор розетки под скрытую или открытую проводку начинают с трёх параметров: способ прокладки кабеля, число посадочных мест и потребность в зарядке гаджетов без отдельного блока питания. Неправильно подобранное сечение кабеля или заниженный номинал автомата приводят к перегреву клемм и отключению линии при одновременной нагрузке. В этой статье разобраны одноместные и четырёхместные модели для скрытого монтажа, накладные розетки с USB и порядок безопасного подключения по нормам ПУЭ и ГОСТ.
Скрытый монтаж: одноместная розетка
Для бетонных, кирпичных и газобетонных стен применяют скрытую установку. Розетку монтируют в подрозетник диаметром 60 мм, кабель подводят в штробе или в гофрированной трубе. Одноместная розетка скрытой установки подходит для одиночных линий бытовой техники. Её паспортные данные: номинальный ток 16 А, напряжение 250 В, разъём с заземляющими контактами, керамическое основание, лицевая панель из ABS. Изделие соответствует ГОСТ IEC 60884-1-2013 и рассчитано на подключение медных жил сечением 1,5–2,5 мм². Керамическое основание меньше деформируется при нагреве, чем полиамидное, поэтому для стиральной машины или обогревателя такая розетка надёжнее.
Глубина установочной коробки для одноместной модели не должна быть меньше 45 мм. При глубине 40 мм винтовые зажимы и подвод кабеля не помещаются, панель прилегает неплотно. Если стена облицована гипсокартоном, используйте подрозетник с распорными лапками и фиксируйте его так, чтобы передняя кромка была заподлицо с чистовой отделкой.
Четырёхместная квадратная розетка с внутренней установкой
Четырёхместная модель экономит место на кухне, у компьютерного стола или у телевизионной зоны. При выборе четырёхместной квадратной розетки с внутренней установкой помните: каждое гнездо рассчитано на 16 А, но суммарный ток линии остаётся ограниченным автоматическим выключателем. Квадратный блок с габаритами около 112×112 мм и глубиной 40 мм ставят в установочную коробку либо собирают из четырёх отдельных механизмов с общей лицевой рамкой. Винтовые клеммы принимают провод 1,5–2,5 мм². Рабочее напряжение 250 В, частота 50 Гц, степень защиты для сухих помещений IP20.
Пример расчёта: чайник 2300 Вт, тостер 1000 Вт и микроволновка 1300 Вт дают суммарную мощность P = 2300 + 1000 + 1300 = 4600 Вт. Ток при напряжении 230 В равен I = 4600 / 230 = 20 А. Автомат C16 отключит такую нагрузку через несколько минут по тепловому расцепителю. Четырёхместную розетку на кабеле ВВГнг-LS 3×2,5 мм² защищайте автоматом на 16 А, если суммарная одновременная мощность не превышает 3,6 кВт. Для большего числа мощных приборов делите группу на две линии или прокладывайте кабель 3×4 мм² под автомат C25.
Открытая установка: накладные четырёхместные модели
В деревянном доме, гараже или хозблоке открытая проводка упрощает осмотр и замену кабеля. Кабель ВВГнг-LS 3×2,5 мм² прокладывают в негорючем кабель-канале ПВХ или в самозатухающей гофре, розетку крепят на стену без подрозетника. Пример: четырёхместная квадратная розетка открытой установки, рассчитанная на напряжение 220 В, с белым пластиковым корпусом и степенью защиты IP20. Она подходит только для сухих помещений. Для улицы, веранды или подвала выбирайте степень защиты IP44 или выше, чтобы внутрь не попадали брызги и пыль.
Накладной корпус с USB удобен там, где штробление стен нежелательно или запрещено. Розетка для открытой установки с USB имеет встроенный преобразователь 220 В в 5 В, поэтому для зарядки телефона не нужен отдельный адаптер. Лицевые панели могут быть сменными и выпускаться в разных цветах, а модели — оснащаться разъёмами типа A и C. Корпус должен иметь хорошее охлаждение, поэтому не накрывайте USB-модуль мебелью и не заклеивайте вентиляционные щели.
Параметры USB-розеток: ток, напряжение и глубина
Встроенный USB-модуль выдаёт постоянное напряжение 5 В и ток от 1 до 2,4 А на один разъём. Для одновременной зарядки двух устройств берите модель с суммарным током не менее 3 А, иначе зарядка будет медленной. Зарядка от порта компьютера обычно даёт ток 0,5 А, а розетка с USB на 2,4 А заряжает смартфон в три-четыре раза быстрее. Разъёмы типа C поддерживают быструю зарядку только при соответствии выходного протокола конкретному устройству.
Глубина скрытой коробки для розетки с USB должна быть не менее 60 мм. Блок преобразователя занимает на 10–15 мм больше, чем стандартный механизм. Подключение к сети 220 В стандартное: фазный провод L на клемму L, нулевой N на клемму N, защитный PE на заземляющую шину. USB-модуль питается от этих же клемм, отдельного низковольтного кабеля не требуется. Не подавайте 220 В на контакты USB: они рассчитаны только на 5 В.
Защита розеточной линии: кабель, автомат, УЗО
Одиночную или групповую розеточную линию в квартире выполняйте кабелем ВВГнг-LS 3×2,5 мм². Медная жила 2,5 мм² держит длительный ток около 27 А при открытой прокладке и около 21 А при скрытой прокладке в штробе. Автоматический выключатель берите номиналом 16 А, характеристику категории C, чтобы он не сработал при пусковом токе пылесоса или перфоратора. Для мощных стационарных приборов закладывайте отдельную линию: стиральная машина 2,2 кВт на кабеле 3×2,5 мм² под автомат C16, варочная панель 7 кВт на кабеле 3×6 мм² под автомат C32.
Розеточные линии влажных зон, кухни и улицы защищайте УЗО с током утечки 30 мА. Порог 30 мА выбран как граница, при которой переменный ток через тело человека ещё не вызывает фибрилляцию сердца. Если линия защищена дифавтоматом, он совмещает автоматический выключатель и УЗО в одном корпусе. Кнопку «Тест» на УЗО нажимайте раз в месяц, иначе механизм отключения может залипнуть, и вы узнаете о неисправности только при аварии.
Инструмент для монтажа
Перед началом работ подготовьте:
- индикаторную отвёртку или мультиметр;
- набор диэлектрических отвёрток;
- стриппер для снятия изоляции;
- перфоратор и коронку по бетону 68 мм;
- строительный уровень;
- подрозетники 60×45 мм для скрытого монтажа;
- гипсовую шпаклёвку или алебастр.
Для открытой установки понадобятся дюбели 6×40 мм, шурупы и кабель-канал нужного сечения.
Монтаж скрытой одноместной розетки
- Отключите вводной автомат и проверьте отсутствие напряжения на всех жилах индикаторной отвёрткой.
- Установите подрозетник: просверлите коронкой отверстие, зафиксируйте коробку на гипсовой смеси, оставьте запас кабеля 12–15 см.
- Зачистите концы жил на 10–12 мм, не повреждая медные проводники.
- Подключите фазную жилу к клемме L, нулевую к N, защитную к PE. Затяните винты моментом 0,8–1,0 Н·м, если в паспорте нет других значений.
- Установите суппорт в подрозетник, выровняйте по уровню, зафиксируйте распорными лапками или винтами.
- Установите рамку и лицевую панель до щелчка, включите автомат и проверьте тестером напряжение.
Монтаж открытой розетки с USB
Накладную розетку монтируют на подготовленную несгораемую поверхность. Кабель заводите в корпус через заглушку кабель-канала без перегибов радиусом меньше шести внешних диаметров кабеля. Последовательность такая: разметьте место установки по уровню, просверлите отверстия под дюбели 6×40 мм, закрепите основание, зачистите жилы на 10 мм, подключите L, N и PE, защёлкните лицевую панель. Для деревянной стены не прокладывайте кабель без защиты: используйте кабель-канал ПВХ или металлорукав, чтобы при повреждении изоляции не загорелась обшивка.
После монтажа проверьте напряжение мультиметром: между L и N должно быть 220–230 В, между L и PE также 220–230 В, между N и PE — не более 2–3 В. Изоляцию линии до 500 В проверяют мегомметром на 500 В, сопротивление должно быть не меньше 0,5 МОм. USB-выход проверяйте под нагрузкой, подключив смартфон на 30 минут. Корпус встроенного преобразователя не должен нагреваться выше 60 °C при комнатной температуре 25 °C.
При подключении любой розетки сначала собирайте и проверяйте линию без напряжения, затем включайте автомат. Если в расчётах нагрузки или зоне работ нет уверенности, пригласите электромонтажника с группой допуска не ниже III до 1000 В.
