Прокладка электропроводки в трубах для разных нагрузок

prokladka elektroprovodki v trubah dlja raznyh setej 82c311d7

Прокладка трубной проводки начинается с подбора материала трубы и диаметра под конкретную линию. Труба защищает кабель от механических повреждений, ограничивает распространение огня и позволяет заменить провод без штробления стены. По ПУЭ заполнение трубы проводами с учётом изоляции не должно превышать 40% внутреннего сечения. Для линии освещения обычно берут трубу с внутренним диаметром 16 мм, для линии подключения бытовых приборов — 20 мм, для варочной панели или ввода — 32–40 мм.

Подбор трубы под нагрузку и условия среды

Стальные трубы: силовые линии и механическая защита

Водогазопроводные стальные трубы по ГОСТ 3262-75 используют для силовой проводки в помещениях и на участках, где требуется повышенная механическая защита. Лёгкая электросварная труба диаметром 20 мм подходит для кабеля ВВГнг-LS 3×2,5 мм², если трасса содержит не более двух изгибов под 90 градусов. Стальную трубу заземляют в начале и в конце линии, а переходное сопротивление между отдельными секциями не должно превышать 0,1 Ом. Крепёжные скобы устанавливают через 2,5–3 м для диаметра 20–25 мм и через 3,5–4 м для диаметра 32–40 мм. Тонкостенные трубы для открытой прокладки не используйте, если возможен удар или сдавливание: толщину стенки выбирают с учётом способа монтажа и условий эксплуатации.

Прокладка трубных проводок из цветных металлов

Прокладка трубных проводок из цветных металлов нужна в агрессивных средах, при сильных магнитных полях и для цепей, где сталь недопустима. Медные трубы диаметром 16–32 мм соединяют обжимными фитингами или капиллярной пайкой, а не сваркой. Для алюминиевых труб применяют резьбовые соединения с антиоксидной пастой, потому что оксидная плёнка алюминия повышает переходное сопротивление контакта.

ПВХ и ПНД трубы: бытовые трассы и влажные зоны

Гофрированные трубы ПВХ по ГОСТ Р МЭК 61386.21-2015 применяют для скрытой прокладки в негорючих стенах и стяжке. Для линии освещения кабелем ВВГнг-LS 3×1,5 мм² берите гофру диаметром 16 мм, для линии подключения бытовых приборов кабелем ВВГнг-LS 3×2,5 мм² — диаметром 20 мм. Температурный диапазон эксплуатации выбирают по характеристикам конкретной трубы, поэтому трассу не следует прокладывать вплотную к трубам отопления. Соединительные гильзы ускоряют монтаж стыка по сравнению с резьбовой муфтой. Для открытой прокладки по сгораемым основаниям используйте жёсткие ПВХ-трубы, которые не поддерживают горение.

Расчёт сечения кабеля и заполнения трубы

Перед монтажом вычислите рабочий ток по формуле I = P / U. Для однофазной сети напряжение U принимают 230 В. Варочная панель 7 кВт даёт ток I = 7000 / 230 ≈ 30,4 А, под неё нужен кабель ВВГнг-LS 3×6 мм² и автомат C32. Линия подключения бытовых приборов общей мощностью до 3,5 кВт создаёт ток I = 3500 / 230 ≈ 15,2 А, здесь достаточно сечения 2,5 мм² и автомата C16. Освещение мощностью до 1,2 кВт потребляет ток I = 1200 / 230 ≈ 5,2 А, поэтому линию собирают кабелем 1,5 мм² с автоматом C10.

Проверьте заполнение трубы. Внутреннее сечение вычисляют как S_трубы = π (D_внутр)² / 4. Для трубы с внутренним диаметром 16 мм S_трубы ≈ 201 мм². Предельная площадь проводов с изоляцией составит 0,4 201 = 80 мм². Кабель ВВГнг-LS 3×2,5 мм² имеет наружный диаметр около 10 мм и площадь в сечении около 78,5 мм², поэтому перед выбором трубы нужно проверить фактический наружный диаметр кабеля и допустимое заполнение. Семь проводов ПВ3 1×1,5 мм² диаметром 3,1 мм занимают около 53 мм²: это допустимо для трубы с внутренним диаметром 13 мм при соблюдении установленного ограничения по заполнению.

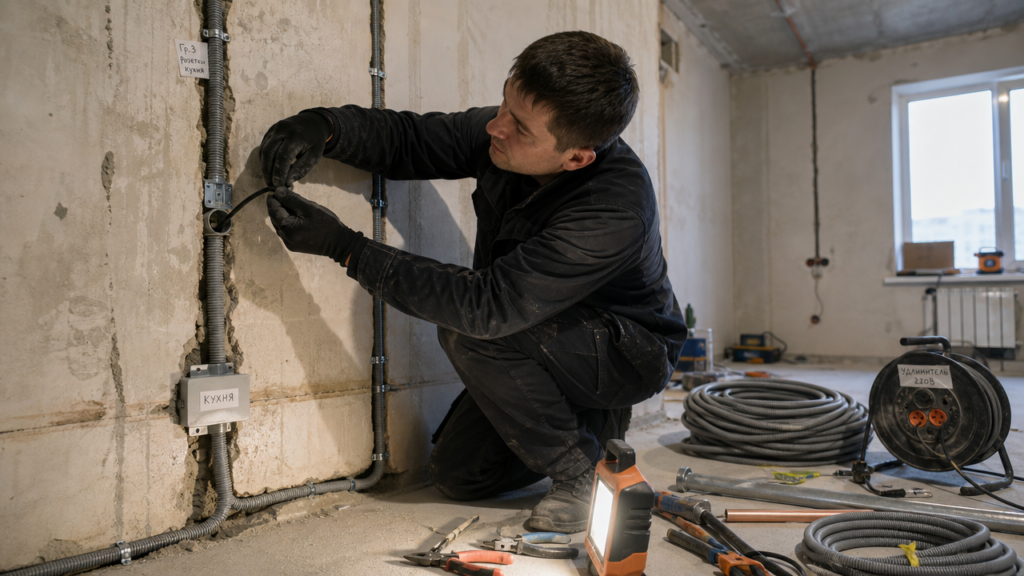

Монтаж трубной проводки: последовательность операций

  1. Разметьте трассу с учётом радиуса изгиба: для стальной трубы радиус не менее 6 наружных диаметров, для кабеля ВВГнг-LS не менее 7,5 наружного диаметра кабеля.
  2. Нарежьте трубы ножовкой или труборезом под углом 90 градусов, после реза снимите заусенцы напильником.
  3. Соедините секции муфтами на резьбе: в сухом помещении без уплотнителя, во влажном — с паклей и краской.
  4. Закрепите магистраль на скобах с шагом 2,5–3 м для диаметра 20–25 мм.
  5. Протяните стальную проволоку-протяжку сечением 1,5–2,5 мм², привяжите кабель «чулком» и затягивайте со скоростью не более 10 м/мин.
  6. Установите распределительные коробки на входе и выходе трубы. Соединять кабель внутри трубы запрещено.

Прокладка жгутов проводки

Прокладка жгутов проводки в трубах оправдана для контрольных цепей, сигнальных линий 12–24 В и слаботочных систем. Жгут формируют на шаблоне: провода раскладывают по трассе, связывают нейлоновыми стяжками через 200–300 мм, концы маркируют. Для силового жгута сечением до 25 мм² используют термостойкую изоляцию ПВХ или сшитый полиэтилен; температуру в трубе ограничивают характеристиками изоляции. Радиус изгиба жгута делают не менее 6 наружных диаметров. Перед затяжкой в трубу жгут оборачивают монтажной полиэтиленовой лентой в один слой, чтобы не повредить изоляцию о кромку трубы.

Прокладка силовой проводки: отдельные линии и защита

Прокладку силовой проводки в трубах ведут отдельными линиями от распределительного щита. На кухню заводите три линии: освещение ВВГнг-LS 3×1,5 мм² под автомат C10, бытовые подключения ВВГнг-LS 3×2,5 мм² под C16, варочную панель ВВГнг-LS 3×6 мм² под C32. Для трёхфазной плиты 10 кВт используйте кабель ВВГнг-LS 5×4 мм²: ток по каждой фазе I = 10000 / (1,73 * 400) ≈ 14,4 А, автомат C20. Линии влажных зон защищайте УЗО 30 мА или дифавтоматом, если в щите мало места. Проверьте сечение ввода: для квартиры с электроплитой 7 кВт, бойлером 2 кВт и бытовой техникой около 3 кВт расчётный ток выходит около 43 А, вводной кабель выбирают с учётом расчётной нагрузки и условий прокладки.

Проверка изоляции и сдача линии

После монтажа измерьте сопротивление изоляции мегомметром на 500 В для линий до 1000 В. Норма по ПУЭ: не менее 0,5 МОм на каждую линию. Для новых кабелей обычно получают высокие значения сопротивления изоляции. Проверьте сопротивление заземляющей цепи стальных труб: допустимое значение устанавливают по действующим нормам и проектной документации. Затем подайте напряжение и проверьте ток нагрузки клещами. Для линии с автоматом C16 длительный ток не должен превышать допустимое значение для кабеля и условий его прокладки. Проектируйте трубную проводку с запасом по диаметру и сечению: ошибка в заполнении трубы или в заземлении стальной магистрали может привести к перегреву либо отказу защиты при аварии.
