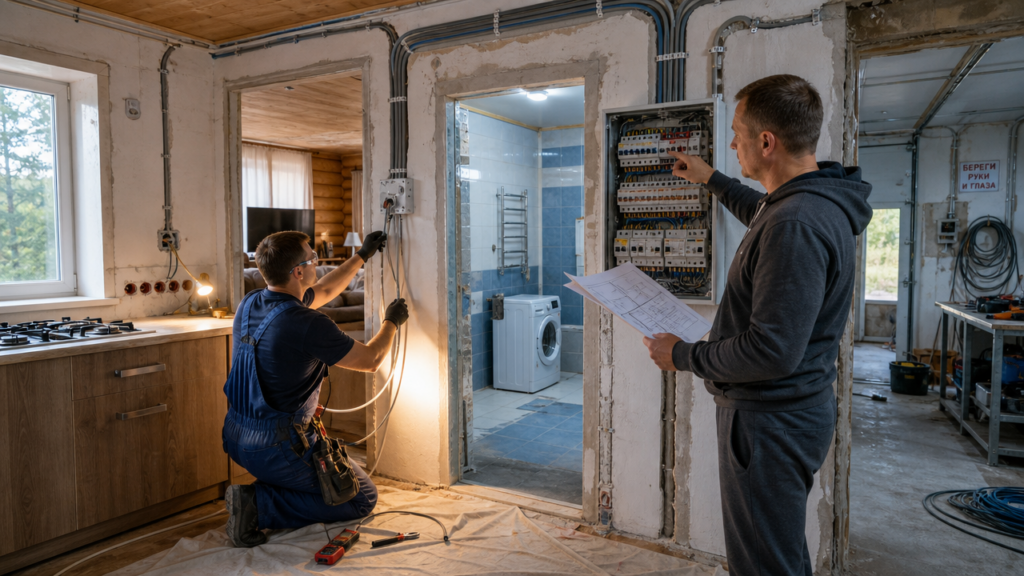

Каждое помещение в доме или на участке предъявляет свои требования к электропроводке: влажность, температура, механические нагрузки и мощность потребителей. Ниже разобраны практические схемы для кухни, ванной, гаража, жилых комнат и бани с электрокаменкой. Все сечения кабеля и номиналы автоматов подобраны по ПУЭ 7-го издания и ГОСТ 31996-2012 для медных жил. Перед началом любых работ отключите вводной автомат и проверьте отсутствие напряжения индикаторной отвёрткой.
Общие принципы расчёта нагрузки
Перед началом монтажа посчитайте ток в каждой линии по формуле I = P / U, где P — суммарная мощность приборов в ваттах, U — напряжение 230 В. Для трёхфазной сети 380 В формула принимает вид I = P / (1.73 * U). Полученный ток умножьте на коэффициент 1,25 для запаса. Например, стиральная машина 2,2 кВт потребляет ток 2200/230=9,6 А. Автомат выбирайте на 16 А, кабель сечением 2,5 мм2 держит 27 А в открытой прокладке, чего достаточно даже при пусковых токах. Для кухни и гаража нагрузку считайте по самой мощной комбинации одновременно включённых приборов.
Прокладка проводки на кухне
Кухня потребляет много энергии: чайник 2,2 кВт, микроволновка 1,5 кВт, посудомоечная машина 2,4 кВт, варочная панель до 7,2 кВт. По ПУЭ 7.1.29 линии точек подключения на кухне разбивают на отдельные группы. Для мелкой бытовой техники ведите линию кабелем ВВГнг-LS 3х2,5 мм2 и защищайте автоматом C16. Над столешницей устанавливайте точки подключения через каждые 1,0-1,2 м на высоте 100-120 мм от уровня фартука. Подключайте их шлейфом не более четырёх штук на одну линию.
Мощные приборы: варочная панель 7,2 кВт, духовой шкаф 3,5 кВт, посудомоечная машина 2,2 кВт — требуют отдельных линий. Для варочной панели закладывайте кабель 3х6 мм2 и автомат C32, ток линии для однофазной сети 7200/230=31,3 А. Для духового шкафа хватит 3х2,5 мм2 и автомата C20. Для посудомоечной машины ведите линию 3х2,5 мм2 с автоматом C16 и УЗО на 10 мА. Вытяжку подключайте отдельной линией 3х1,5 мм2 с автоматом C6, точку подключения размещайте выше шкафчика на 100 мм.
Освещение разделите на общее, рабочее и декоративное. Для раздельного управления используйте двухклавишные выключатели. Сечения кабеля и параметры защиты сверяйте с техпаспортами приборов.
Прокладка проводки в ванной
Ванная комната делится на зоны 0, 1, 2 и 3 по ГОСТ Р 50571.7.701-2013. Зона 0 — внутренний объём ванны или поддона. Зона 1 — пространство над ванной до высоты 2,25 м. Зона 2 — 0,6 м по горизонтали от края ванны. Зона 3 — 2,4 м от края. В зонах 0 и 1 запрещены точки подключения и выключатели. Точки подключения допускаются только в зоне 3, при этом их защищают УЗО с током утечки 10 мА.
Кабель для ванной берите ВВГнг-LS 3х2,5 мм2 для линии стиральной машины и 3х1,5 для освещения. Светильники в зоне 1 должны иметь степень защиты IP65, в зоне 2 — IP44. Выключатель устанавливайте снаружи ванной у двери. Стиральную машину подключайте отдельной линией с автоматом C16 и дифавтоматом на 16 А с утечкой 10 мА. Если в ванной установлен электрический полотенцесушитель, добавьте линию 3х2,5 мм2 под автомат C10.
Прокладка проводки в комнате
Жилые комнаты не имеют жёстких ограничений по влажности, но требуют удобного размещения точек подключения и выключателей. По ПУЭ 7.1.49 точки подключения в комнатах ставят на высоте 300 мм от пола, но допускается расположение над плинтусом на 150-200 мм. Для группы точек подключения используйте кабель ВВГнг-LS 3х2,5 мм2 и автомат C16. Одна линия выдерживает ток 27 А, поэтому можно подключать до восьми точек, если суммарная мощность не превысит 3,5 кВт.
Освещение комнаты ведите кабелем 3х1,5 мм2 под автомат C6. Кондиционер мощностью 2,5 кВт подключайте отдельной линией 3х2,5 мм2 с автоматом C16. Если в комнате установлен мощный компьютер с периферией, добавьте ещё одну линию 3х2,5 мм2. Выключатели освещения ставьте на высоте 900 мм от пола со стороны дверной ручки. Скрытую проводку прокладывайте в штробах глубиной не менее 20 мм, обязательно строго горизонтально или вертикально.
Прокладка проводки в гараже
Гараж неотапливаемый и часто влажный, поэтому монтаж ведите открытым способом: кабель ВВГнг-LS 3х2,5 мм2 в гофрированной трубе ПВХ или кабель-канале. Ввод в гараж делайте от отдельного щитка с автоматом на 32 А и УЗО на 30 мА. Точки подключения для переносного инструмента распределите по периметру на высоте 1200 мм от пола, каждую линию защищайте автоматом C16. Для компрессора 2,2 кВт хватит точки подключения на 16 А, для сварочного инвертора потребуется линия 3х4 мм2 и точка подключения на 32 А с автоматом C25.
Освещение гаража организуйте линией 3х1,5 мм2 под автомат C6, светильники берите с плафоном защиты IP44. Выключатель установите у входа на высоте 1500 мм. Если в гараже есть смотровая яма, для неё используйте понижающий трансформатор 220/36 В или светильники на 12 В с блоком питания. Все соединения выполняйте в распаечных коробках с крышками, скрутки запрещены: используйте сертифицированные клеммники или опрессовку.
Прокладка проводки в бане
Баня сочетает высокую влажность и температуру, особенно в парной. По ГОСТ Р 50571.7.703-2013 помещения делятся на зоны: парная с температурой до 150°C, моечная с влажностью до 100%, предбанник с нормальными условиями. В парной и моечной запрещены точки подключения и выключатели. Светильники для парной берите с термостойким корпусом IP54 или IP65, для моечной — с подходящей защитой от влаги. Кабель для парной используйте только термостойкий РКГМ или ПРКС с изоляцией из кремнийорганической резины, выдерживающий 180°C. Сечение для освещения — 1,5 мм2, для точек подключения в предбаннике — 2,5 мм2.
Прокладка проводки для электрокаменки в бане
Электрокаменка подключается отдельной линией от щитка. Мощность печи подбирайте из расчёта 1 кВт на 1 м3 объёма парной с поправкой на стены и утепление. Для парной 12 м3 нужна печь мощностью около 12 кВт. При однофазной сети 220 В ток печи составит около 55 А, поэтому для мощности до 7 кВт допустимо однофазное подключение, а от 8 кВт требуется трёхфазная сеть 380 В. Для трёхфазной печи 12 кВт ток в каждой фазе I = 12000 / (1.73 * 380) = 18,2 А. Параметры кабеля, автомата и УЗО выбирайте по мощности печи и данным техпаспорта.
Пульт управления электрокаменкой устанавливайте в сухом предбаннике, датчик температуры в парной размещайте вдали от печи и сквозняков. Прокладку проводки от щитка до пульта ведите кабелем ВВГнг-LS в гофре, от пульта до печи — термостойким кабелем без соединительных коробок в парной. Соединения выполняйте в распаечных коробках только в предбаннике. Не используйте металлические трубы для прокладки кабеля в парной — на них образуется конденсат, а температура может повредить изоляцию.
Для каждого помещения выбирайте кабель и автомат по расчётному току, а не по принципу «на глаз». Кухня и ванная требуют разделения линий и УЗО на 10-30 мА. Гараж и баня — открытая прокладка и защита от влаги. Жилые комнаты допускают скрытый монтаж с минимальными ограничениями. Перед включением проверяйте сопротивление изоляции мегаомметром на 500 В, оно должно быть не менее 0,5 МОм.
