Прокладка проводки в доме своими руками требует аккуратности, понимания схемы электроснабжения и соблюдения ПУЭ. Работы по прокладке проводки без проекта часто заканчиваются перегрузкой линий, срабатыванием автоматов и необходимостью штробить стены заново. В этой инструкции описаны этапы от расчёта нагрузки до проверки изоляции. На фото прокладки проводки, которые вы встретите в альбомах по монтажу, обычно показаны ключевые узлы: штробы, раскладка кабеля в гофре, сборка щита. Видео по прокладке электропроводки помогает увидеть правильное положение рук при работе с штроборезом и порядок подключения автоматов.
Проект и расчёт нагрузки
До начала работ начертите план дома с розетками, выключателями, светильниками и местами для мощной техники. На плане отметьте трассы кабелей от щита до каждой точки. По ПУЭ линии прокладывают только горизонтально и вертикально, диагональная прокладка запрещена. Это требование защищает кабель от случайного повреждения при сверлении стен.
Посчитайте суммарную мощность приборов на каждой линии. Формула для тока I = P / U, где P — суммарная мощность в ваттах, U — напряжение 230 В. Добавьте коэффициент одновременности 0,7–0,8: не все приборы работают разом. Для кухни с варочной панелью 7 кВт, духовым шкафом 3 кВт, чайником 2 кВт и мелкой бытовой техникой на 1 кВт расчётный ток составит примерно (7000+3000+2000+1000)*0,8/230 = 45 А. Такая нагрузка требует расчёта вводного устройства и кабеля специалистом; номинал автомата нельзя выбирать только по результату формулы.
Разделите нагрузку на группы. Розеточная сеть — кабель ВВГнг-LS 2,5 мм² под автомат 16 А категории C. Освещение — кабель 1,5 мм² под автомат 10 А. Для стиральной машины, бойлера, посудомоечной машины закладывайте отдельные линии сечением 2,5 мм² с автоматом 16 А и УЗО на 30 мА. Варочную панель питайте кабелем 6 мм² под автомат 32 А.
Выбор кабеля и защитных устройств
Для скрытой прокладки в стенах берите медный кабель ВВГнг-LS с изоляцией, не распространяющей горение. Кабель ПВС используйте только для подключения переносных светильников или удлинителей, постоянная проводка им не выполняется. Сечение выбирайте по таблице 1.3.4 ПУЭ: для 2,5 мм² допустимый длительный ток 27 А при открытой прокладке, для 1,5 мм² — 19 А, для 4 мм² — 38 А, для 6 мм² — 46 А.
Автоматы берите категории C с током срабатывания электромагнитного расцепителя 5–10 номиналов. Для бытовой сети это стандарт, который выдерживает пусковые токи холодильника или пылесоса без ложных отключений. На ввод ставьте автомат на 40–50 А, после него УЗО с током утечки 30 мА для групповых линий влажных зон. Дифавтомат объединяет УЗО и автомат, но занимает больше места в щите, поэтому для экономии места часто ставят одно общее УЗО на 30 мА и групповые автоматы.
Разметка и штробление стен
Разметьте трассы на стенах мелом или строительным карандашом. Розетки в жилых комнатах ставьте на высоте 300 мм от чистого пола, выключатели — 900 мм от пола. Отступ от потолка для горизонтальной трассы — 200 мм, от дверных проёмов и углов — 100 мм, от газовых труб — 400 мм. Эти размеры соответствуют типовым монтажным планам и помогают избежать повреждений при установке карнизов или полок.
Штробу в бетоне режьте штроборезом или болгаркой с алмазным диском на глубину 20–30 мм. Ширина штробы для одного кабеля в гофре диаметром 16 мм — 20 мм, для двух кабелей — 30 мм. В кирпиче и пеноблоке канавку выдалбливайте перфоратором в режиме долбления. Старайтесь не пересекать штробы наискосок: угол поворота кабеля должен быть прямым, радиус изгиба — не менее 6 диаметров кабеля.
Прокладка кабеля и монтаж подрозетников

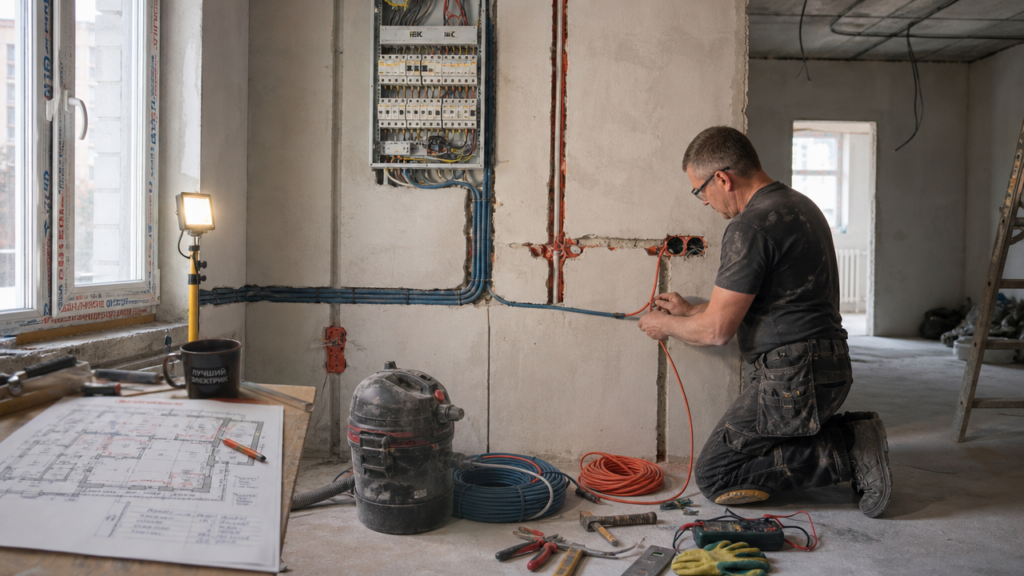

Кабель перед укладкой наденьте в гофротрубу из ПВХ диаметром 16–20 мм. Гофра защищает изоляцию от острых кромок штробы и позволяет заменить провод без вскрытия стены. На фото прокладки проводки в гофре видно, что кабель не должен быть натянут: оставляйте слабину 10–15 мм на каждый метр трассы. Крепите гофру к стене пластиковыми клипсами через 300–400 мм или прихватывайте алебастром через 200 мм до полного высыхания.
Подрозетники устанавливайте на алебастр или гипсовую штукатурку. Отверстие под коробку бурите коронкой диаметром 68 мм на глубину 45–50 мм. В подрозетник заводите конец кабеля с запасом 100–150 мм для подключения розетки. Соединения кабелей выполняйте только в распаечных коробках. Не оставляйте простую скрутку без дополнительного соединения: используйте сертифицированные клеммы или опрессовку медными гильзами ГМЛ с последующей изоляцией термоусадочной трубкой.
Сборка распределительного щита
Вводной автомат покупайте двухполюсный на 40 А или 50 А, в зависимости от расчётного тока. После него установите УЗО на 40 А с током утечки 30 мА, если групповые линии не защищены отдельными УЗО. Групповые автоматы на 10 А для света и 16 А для розеток ставьте на монтажную рейку, каждый с подписью помещения. Нулевые провода подключайте на нулевую шину, заземляющие — на шину PE, не путайте их местами.
Затягивайте винты клемм с усилием 2–2,5 Н·м, слабый контакт греется и оплавляет изоляцию. Провод от вводного автомата к УЗО берите сечением 10 мм², от УЗО к шинам — 6 мм². Для розеточных линий сечением 2,5 мм² устанавливайте автомат на 16 А, для освещения 1,5 мм² — автомат на 10 А. После монтажа проверьте УЗО и дифавтоматы кнопкой «Тест».
Подключение и проверка
Перед подачей напряжения проверьте сопротивление изоляции мегомметром на 500 В. Норма сопротивления изоляции для бытовой сети — не менее 0,5 МОм. Прозвоните каждую линию мультиметром на целостность: между фазой и нулём не должно быть короткого замыкания. Перед включением используйте двухполюсный указатель напряжения и убедитесь в отсутствии напряжения на всех проводах. Включите вводной автомат, затем поочерёдно групповые. УЗО проверяйте кнопкой «Тест»: прибор должен отключиться за время не более 0,3 секунды.
Работы по прокладке проводки в деревянном доме выполняют в металлических трубах или кабель-каналах открытым способом с соблюдением требований пожарной безопасности. Прокладка электропроводки в бетонных и кирпичных стенах допускает скрытый метод в гофре. Скрытая проводка в сгораемых конструкциях без металлорукава запрещена пунктом 7.1.38 ПУЭ. После завершения монтажа сохраните схему с трассами и расстояниями от углов, это поможет при сверлении стен через несколько лет.
Частые ошибки при самостоятельной прокладке
Не занижайте сечение кабеля. Для розеток всегда берите 2,5 мм², даже если планируете подключать только лампу. Провод 1,5 мм² под автомат 16 А перегреется при токе 20 А, а автомат отключится только при коротком замыкании. Не ставьте автомат большего номинала, чем допускает сечение кабеля: кабель 2,5 мм² рассчитан на 27 А, автомат на 25 А уже рискован, на 32 А — прямой путь к пожару.
Обесточивайте линию перед подключением розеток. Проверяйте отсутствие напряжения двухполюсным указателем на всех проводах. Соединения в подрозетниках выполняйте после полного высыхания штукатурки. Не прокладывайте кабель без гофры в бетоне: острые кромки штробы повреждают изоляцию при усадке здания. На фото прокладки проводки часто показаны идеальные прямые линии, но в реальности допустимы небольшие неровности до 5 мм на метр, главное — соблюдать углы 90 градусов.
После первого включения дайте сети поработать 30–40 минут под нагрузкой. Проверьте, нет ли заметного нагрева автоматов и соединений в щите: он указывает на плохой контакт или перегрузку. При обнаружении запаха горелой изоляции немедленно отключите ввод. Работы по прокладке проводки считаются завершёнными после подписания акта, если вы вызывали электрика для проверки. Для собственного дома достаточно зафиксировать схему и результаты замеров мегомметра в журнале.
