Прокладка проводки в бетонной или кирпичной квартире чаще всего означает штробление стен под кабель, а в деревянном доме или ретроинтерьере выбирают открытый монтаж на роликах. Оба способа требуют разного инструмента и разных условий: для штроб важно не задеть арматуру и старую проводку, для роликов — соблюдать шаг крепления 800 мм и высоту линии не менее 2 м от пола.
Инструмент для прокладки проводки: базовый комплект
Для скрытой прокладки в бетоне используют УШМ, перфоратор, пылесос и средства защиты. Минимальный набор такой:
- УШМ с алмазным диском по бетону;
- насадка-штроборез для УШМ 125 мм с регулировкой ширины 8–30 мм и глубины 6–28 мм;
- перфоратор с буром и лопаткой для выборки материала между пропилами;
- строительный пылесос для отвода пыли;
- лазерный уровень, складной метр, маркер и карандаш;
- детектор скрытой проводки и арматуры;
- двухполюсный указатель напряжения;
- защитные очки, наушники, респиратор, перчатки и наколенники.
Для стационарной прокладки выбирайте кабель, соответствующий назначению линии и условиям нагрева. Переносные удлинители не используют вместо кабеля для постоянного монтажа.

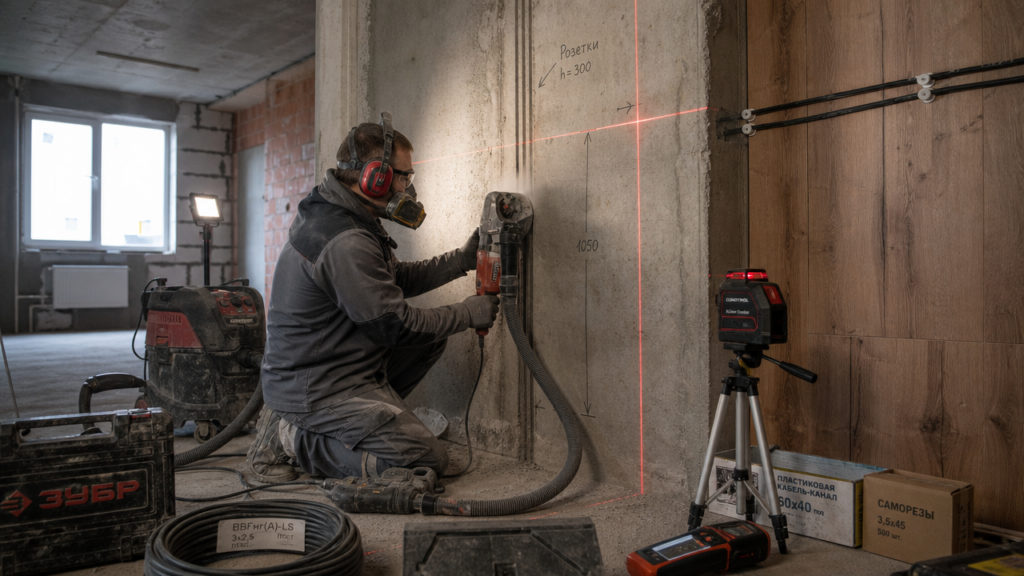

Штробление болгаркой: насадка и рабочие размеры штробы
Насадка для УШМ для штробления задаёт ширину реза, ограничивает глубину и помогает отводить пыль. У подходящей насадки для диска 125 мм ширина регулируется в пределах 8–30 мм, а глубина — 6–28 мм. Защитный кожух и возможность подключения к пылесосу позволяют сделать рез чище и безопаснее.
Если специальной насадки нет, канавку формируют УШМ с каменным диском, а затем удаляют материал перфоратором. При работе обязательно используют защитный кожух и средства защиты. Пыль удаляют пылесосом.
Порядок штробления такой:
- Отключите вводной автомат и проверьте отсутствие напряжения двухполюсным указателем.
- Пройдите детектором по будущей трассе, чтобы обнаружить скрытые провода и металлические элементы.
- Нанесите разметку лазерным уровнем или метром.
- Установите насадку, подключите пылесос и выполните два параллельных пропила.
- Перфоратором с лопаткой удалите материал между пропилами.
- Уложите кабель в подготовленную канавку и закрепите его подходящим способом.
- Проверьте линию измерительным прибором, после чего заделайте штробу штукатурным раствором.
Штробление выполняют по бетону или камню. Перед началом работы важно убедиться, что трасса не пересекает действующую проводку и не затрагивает элементы конструкции.
Прокладка проводки на ролики: шаг, сечение и крепление
Прокладку проводки на ролики применяют в сухих помещениях поверх чистовой отделки. Открытый монтаж на изоляторах выполняют на высоте не менее 2 м от пола, а ниже защищают линию от механических повреждений. Для деревянных стен и потолков это позволяет сохранить декоративный вид проводки и оставить соединения доступными для осмотра.
Используют медный провод в двойной оболочке: внутренний слой выполняют из винила, наружный — из ткани или шёлка. Сечение 1,5 мм² обычно выбирают для освещения, а 2,5 мм² — для силовых бытовых линий.
Ролики крепят к деревянной поверхности шурупами, а к бетону — дюбелями. Расстояние между роликами составляет 800 мм. На каждом ролике размещают один провод. На промежуточных роликах провод просто укладывают в канавку, а на конечных и угловых фиксируют крестовым способом. Ответвления выполняют пайкой, опрессовкой или сваркой, после чего закрепляют без натяжения.
Расстояние между проводом и стеной должно быть не менее 10 мм. Для ретро-кабеля подбирают изоляторы из фарфора или пластика такой высоты, чтобы оболочка не соприкасалась с отделкой и не впитывала влагу. Скрутку под изолентой для открытой проводки не применяют.
В сырых и наружных условиях используют изоляторы. Провода крепят оцинкованной проволокой, а соединения изолируют и защищают от влаги. В помещениях с повышенной влажностью открытые линии дополнительно защищают от механических воздействий и случайного контакта.
Выбор между штробой и роликами
Для бетонных стен выбирают скрытую прокладку в штробе: кабель не меняет внешний вид отделки и защищён слоем штукатурки. Для деревянного дома и помещений с готовым ретроинтерьером ролики позволяют обойтись без штробления, но требуют регулярной проверки креплений и состояния оболочки.
Оба способа монтажа нуждаются в проверке отсутствия напряжения перед началом работ, использовании защитных средств и контроле состояния соединений после завершения монтажа.
